武漢板式橡膠支座產品說明

1、對橋跨結構而言,好使梁的下弦在制動力的作用下受壓,并能抵消一部分豎向荷載下弦產生的拉力。
2、對橋墩而言，好讓制動力的作用方向指向橋墩中心，并使橋墩頂混凝土或漿砌片石受壓，在制動力作用下受壓而不是受拉
3、對橋臺而言，好讓制動力的作用方向指向河岸，使橋臺頂部混凝土或漿砌片石受壓，并能平衡一部分臺后填土壓力。
4、根據上述原則，鐵路橋梁設計規定規定，固定支座的布置，在坡道上應設在較低的一端，在車站附近，應設在靠近車站的一端，在區間平道上，應設在重車方向的前端，當上述規定相互抵觸時，則應按水平力作用影響較大的情況設置，即應先滿足坡道上的需求
5、對于多跨簡支梁橋，為使縱向水平力在各敦上均勻分配，不應將兩相鄰的固定支座設在同一橋墩上。
6、對于公路的多跨簡支梁橋，通常相鄰兩跨的固定支座不布置在同一個橋墩上，當橋墩較高時，為減小水平作用，可考慮在其上布置相鄰兩跨的活動支座，對于坡道上設置的橋，也將固定支座布置在較低的墩臺上，對特別寬的公路橋梁，應設置沿縱向和橫向均能移動的活動支座。
7、懸臂梁橋的錨固跨也應在一端設置固定支座，另一端設置活動支座，多孔懸梁橋掛梁的支座布置與簡支梁相同。
8、連續梁橋每聯只有一個固定支座，為避免梁的活動端伸縮縫過大，固定支座宜置于每聯的中間支點上，如該處敦身較高或因地基受力條件等原因，則應考慮避開，或采取特殊措施，以免敦身尺寸過大。

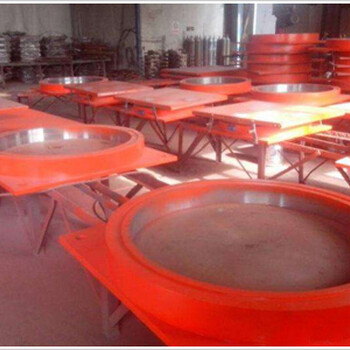

我廠盆式橡膠支座結構特點

GPZ (II)盆式橡膠支座由頂板、不銹鋼滑板、聚四氟乙滑板、中間鋼板、橡膠板、密封圈、底盆、支座錨栓等組成，產品執行交通部JT391-1999標準，廣泛應用于公路、鐵路、市政和水利工程及其它類似結構中。本系列產品具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。
GPZ (II)盆式橡膠支座使用性能分類
a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。
b、單向活動支座：具有豎向承載、豎向轉動和單一萬向滑移性能，代號為DX 。
c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD 。
GPZ盆式橡膠支座適用溫度范圍分類
a 、常溫型支座：適用于一25 ℃ 一＋60 ℃ 使用。
b 、耐寒型支座：適用于一40 ℃ 一十60 ℃ 使用，代號為F
GPZ (II)盆式橡膠支座型基本結構形式
雙向（多向）活動支座和單向活動支座由上座板（包括頂板和不銹鋼滑板）、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。單向活動支座沿活動方向還設有導向擋塊。
固定支座由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。
