量程0-20分辨率1MM工作電壓12-24輸出信號1485輸出信號24-20MA輸出信號3SSI輸出信號4格雷碼

公司產品多次通過水利部水文儀器及巖土工程儀器質量監督檢測測試中心的測試，并取得國家生產許可。
公司通過9000認證，符合9001：2005標準要求。
公司擁有多種檢測報告、實驗報告、專Li證書、軟件證書、推薦證書等。
我們永遠本著質量為本、誠信為本的宗旨，真誠地為你們做好各項服務。

485口通信協議（讀取部分）
485口通信協議MOD_HH采用Modbus通信協議(RTU方式)。海河設備作為從機。
數據字節格式：起始位 數據位 （無奇偶校驗位） 停止位
1 8 1
波特率：9600(可設置)
功能碼03：
利用Modbus通信協議的03功能碼，讀取傳感器或顯示器的數值（1個數值）。主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼。從機響應的命令格式是從機地址、功能碼、數據區及CRC碼。數據區的數據是二進制碼，二個字節，高位在前。CRC碼都是二個字節，低位在前。
信息幀格式舉例：
主機呼：
01 03 00 00 00 01 84 0A
站號 功能碼 起始地址 讀取點數 CRC校驗碼
低 高
從機答：
01 03 02 XX XX XX XX
站號 功能碼 讀單元字節 數據 CRC校驗碼
高(二進制)低
上面01,03,02,XX等均為一個字節。數據為兩個字節，高位字節在前。每幀的開頭和結尾至少有3.5個字節時間的間隔。用戶在為主機編程時，除了站號（地址）和CRC校驗碼之外，其它字節的字符均采用上面的內容不變。主機格式中的讀取點數可以為01也可以為02（02是為了兼容某些協議）。從機回答幀中的功能碼（03）和讀單元字節數（02）不變。CRC的檢驗內容包括從地址到CRC校驗碼之前的全部內容。

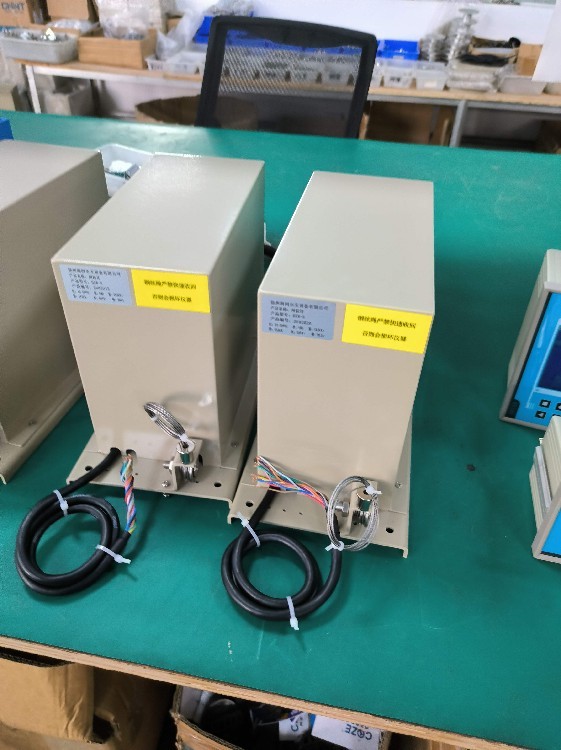

HHL技術指標:
1、檢測量程：標準10米，
2、分辨率：1毫米或1厘米
3、測量系統誤差：≤2cm
4、外形尺寸：270mmx152mmx218mm
5、底板安裝固定孔：240mmx120mm，
6、輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號
7、工作電壓DC12-24V

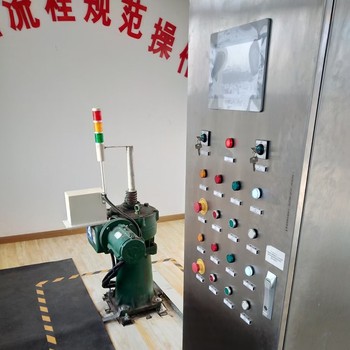

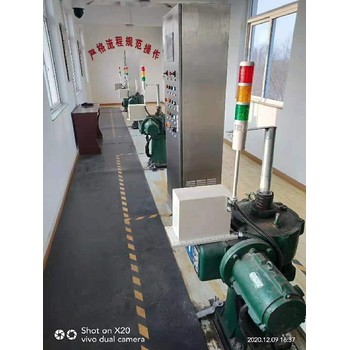

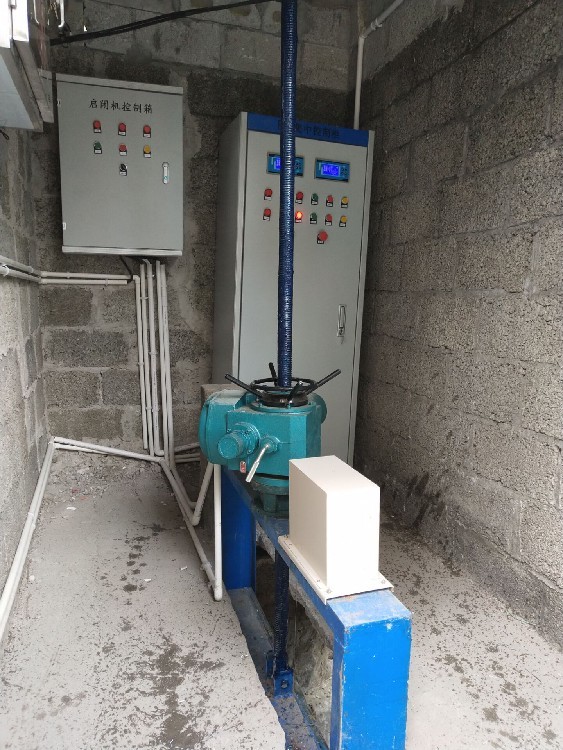

HHL該傳感器結構合理，安裝簡便、抗干擾能力強，分辨率高，量程大，壽命長，集檢測與A/D轉換為一體，有掉電后信號跟蹤記憶功能。它能夠長期用于被測件位移量的檢測，并能性能的穩定可靠。適合對各類閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量，控制。是江河湖泊、水庫、船閘、水電站、水文站、水廠及石油化工等行業理想測量與控制位移的傳感器。

安裝使用及注意事項：
切記：手動拉動鋼絲繩時千萬不要突然快速收回，否則有可能損壞內部恒力收繩機構。
屬于儀器，安裝時嚴禁敲擊和摔打碰撞。
接線務必正確。
在防塵罩內部盡量不要有多余的電纜線，以避免多余的電纜線妨礙傳動機構正常運轉。
注意鋼絲繩出繩一定要繞過導向輪。
注意鋼絲繩在拉出全程不可與其他部件有摩擦或刮蹭現象，以免影響鋼絲繩的使用壽命。

定貨需知：
1、量程 ：（ ）米
3、傳感器出繩方向： □向上；□向下；□側出繩
4、輸出信號方式：□格雷碼；□485；□4—20毫安；□SSI
5、鋼絲繩拉出時閘門的動作方向：□上升；□下降
6、限位開關數：（）個
