GS-1溶劑型路橋防水粘結(jié)劑
道橋防水建設(shè)推薦安百嘉牌GS-1溶劑型路橋防水粘接劑，兼具防水、粘結(jié)雙重，在外力荷載水平推動作用下（尤其是氣溫較高的狀況），路面不易出現(xiàn)推移、脫落、變形等病害。
產(chǎn)品簡介：
GS-1溶劑型路橋防水粘接劑是將瀝青與多種高分子樹脂及助劑經(jīng)工藝溶解于特定的溶劑中而形成的一種單組份溶劑型防水粘接劑。
初步固化的防水粘結(jié)層在高溫（100℃）瀝青混凝土的作用下會產(chǎn)生微溶化分布，在碾壓作用下骨料大顆粒嵌入防水粘結(jié)層中，形成均勻分布的剪力鍵；冷卻后生成的彈塑性防水粘結(jié)層，內(nèi)聚力進(jìn)一步提高，粘結(jié)和剪切強(qiáng)度同時達(dá)到1.0Mpa以上，將面層瀝青混凝土與下層水泥混凝土結(jié)合成一個受力整體。
安百嘉BMP-3溶劑反應(yīng)型路橋防水涂料在下半年銷量總計達(dá)到50萬噸，同比增長了68.5%、環(huán)比增長17%。
表1 6%SBS改性瀝青技術(shù)要求
指標(biāo) 技術(shù)要求 檢測指標(biāo)
針入度(25℃,5s,100g)/0.1mm 40～60 50
針入度指數(shù)PI ≥0 0.8
延度(5cm/min,5℃)/cm ≥30 42
軟化點(R&B)/℃ ≥75 85
運(yùn)動粘度135℃/(Pa?s) ≤3 2.5
閃點/℃ ≥230 348
溶解度/% ≥99 99.3
彈性恢復(fù)(25℃)/% ≥75 94
貯存穩(wěn)定性離析.48h軟化點差/℃ ≤2.5 2.0
TFOT(或RTFOT)后殘留物 質(zhì)量變化/% ≤±1.0 -0.6
針入度比(25℃)/% ≥65 76
延度(5℃)/cm ≥18 22
交通管制

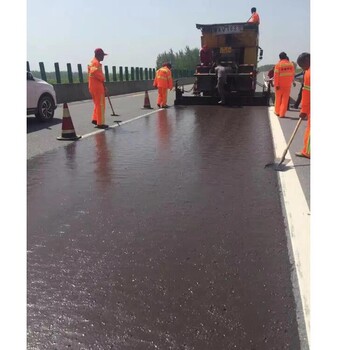

施工完畢的橋面SBS防水粘結(jié)層,在瀝青混凝土面層施工前要進(jìn)行交通管制,禁止重載車輛通行,其他車輛限制通行,控制車速低于5km/h,不得剎車或調(diào)頭,同時做好防塵防污染等措施;并且粘結(jié)層上不得任意堆放物品,嚴(yán)防產(chǎn)生人為破壞。在正式施工瀝青混凝土面層時,也要注意運(yùn)輸車及攤鋪機(jī)不能損壞防水粘結(jié)層。
SBS改性瀝青防水粘結(jié)層施工和質(zhì)量要求嚴(yán)格,控制標(biāo)準(zhǔn)高,從橋面處理、清洗等施工前準(zhǔn)備,到SBS改性瀝青灑布、預(yù)拌碎石撒布等控制及施工后面層施工前的防護(hù)等,都要認(rèn)真仔細(xì)。只有各個環(huán)節(jié)一絲不茍,、嚴(yán)要求,才能真正橋面防水粘結(jié)層的施工質(zhì)量和使用壽命。
SBS改性瀝青防水涂料應(yīng)用
隨著高等道路在我國大規(guī)模興建,橋梁建設(shè)技術(shù)取得了突飛猛進(jìn)的發(fā)展,造型優(yōu)美而結(jié)構(gòu)新穎的大中型橋梁在我國各地不斷涌現(xiàn).瀝青混合料柔性橋面鋪裝因其具有水泥混凝土橋面所無法比擬的優(yōu)點而在橋梁工程中得到了廣泛應(yīng)用.如果說橋梁結(jié)構(gòu)是橋梁的 “ 形體 ’, 那么橋面鋪裝可謂是橋梁的“臉面”了.然而,現(xiàn)實情況是橋梁技術(shù)發(fā)展的不平衡導(dǎo)致了橋梁建設(shè)中的“重形體,輕臉面的局面,至今尚無的而且行之有效的橋面鋪裝設(shè)計與施工規(guī)范.由于交通量及軸載的以及氣候因素的影響,瀝青路面橋面鋪裝層普遍出現(xiàn)了嚴(yán)重的早期病害,嚴(yán)重影響了橋梁的服務(wù)品質(zhì),造成了經(jīng)濟(jì)損失.對于一些工程或有重大影響的橋梁,其橋面早期損壞甚至影響了乃至的形象.因而,橋面鋪裝問題近年來在我國受到了各方面的普遍重視.本文在分析橋面鋪裝的受力特點及損壞成因的基礎(chǔ)上,提出了橋面鋪裝層材料與設(shè)計系統(tǒng).
1 瀝青混凝土橋面鋪裝層損壞類型
常見 的損壞類型 有 如下 幾種 :
變形類 即車轍 、 推擠 、 擁包 、 波浪和沉陷 .
開裂類 即橫縫 、 縱縫 、 網(wǎng)裂 、 推移裂縫 .
松散類 即坑槽 、 松散和 剝落 .
以上類損壞在瀝青路面上也常有發(fā)生,但是其程度卻要輕得多,其原因在于材料在路面中和橋面上的受力特點區(qū)別較大.
2 受力特點及損壞成因分析
2.1 不論是鋼橋還是水泥混凝土橋,瀝青混合料鋪裝層同橋梁結(jié)構(gòu)在材料性能上差異較大, 即一柔一剛,因此會導(dǎo) 致在外力作用下應(yīng)力與變形的不連續(xù).在剛度大得多的橋梁結(jié)構(gòu)上, 柔性鋪裝層具有足夠的強(qiáng)度和穩(wěn)定性,尤其是抗剪強(qiáng)度更為關(guān)鍵。此外,橋梁撓度大,震動劇烈,溫度應(yīng)力顯著,有時還存在負(fù)彎矩,這些外力條件都比材料在面中所經(jīng)受的要嚴(yán)苛. 這就要求鋪面材料更柔韌耐久.
2.2橋面鋪裝層同路面結(jié)構(gòu)層在受力特征方面有明顯的差異 , 因而對材料及結(jié)構(gòu)設(shè)計有 更高的要求。而習(xí)慣上通常把鋪裝層當(dāng)作普通路面結(jié)構(gòu)來設(shè)計與施工 ,并沒有根據(jù)其受力特點進(jìn)行的設(shè)計與處理 , 造成設(shè)計不合理 , 從而誘發(fā)各種早期損壞 .
2.3橋面鋪裝層同路面結(jié)構(gòu)層在受力特征方面有明顯的差異 ,因而對材料及結(jié)構(gòu)設(shè)計有 更高的要求。而習(xí)慣上通常把鋪裝層當(dāng)作普通路面結(jié)構(gòu)來設(shè)計與施工 ,并沒有根據(jù)其受力特點進(jìn)行的設(shè)計與處理,造成設(shè)計不合理,從而誘發(fā)各種早期損壞 .
2.4橋面結(jié)構(gòu)因形同“空中樓閣 ”而完全暴露于空氣中,直接受氣候條件的影響,因而 同 路面中材料相比,鋪裝層材料夏季溫度更高,冬季溫度更低，即相同的氣候條件對鋪面材料的影響更為苛刻.所以,這就對材料的溫度敏感性提出了更高的要求,即高溫不軟化,低溫不脆硬,而這一相互矛盾的要求,普通瀝青往往難當(dāng)此任.
2.5水是瀝青鋪裝層損壞的主要誘因之一,由于瀝青的粘附性差,空隙率過大或鋪裝層開裂 導(dǎo)致水分滲人而產(chǎn)生損壞,如松散,坑槽等,使鋪裝層失去強(qiáng)度和防水能力。如果橋梁及鋪裝層排水系統(tǒng)設(shè)計不當(dāng),滲人的水分無法及時排出,整個鋪裝層就象置于一個大型水浴之中, 加劇了鋪裝層的損壞.如果防水層被破壞.滲水將直接腐蝕橋體,從而危及橋梁的安全.因此完善的橋面鋪裝系統(tǒng)及防水鋪裝層是確保鋪面服務(wù)性能的關(guān)鍵措施 .
2.6車輛超載現(xiàn)象比較,有的車輛軸載高達(dá)20 ~ 30噸,而路面設(shè)計標(biāo)準(zhǔn)軸載為10噸.力學(xué)分析和實際情況都超重車是鋪面材料的`’,它比對瀝青路面材料的破壞更大 , 這是由于鋪裝結(jié)構(gòu)層的受力特點所決定的.因此一般來說,一方面應(yīng)嚴(yán)格限制大型超重車上橋,另一方面要提高鋪裝層材料等級與設(shè)計標(biāo)準(zhǔn).
綜上所述,橋面鋪裝層材料的受力條件比普通路面材料嚴(yán)苛得多,因而對材料有更高的要求. 造成橋面早期破壞的原因是多方面的、綜合的,涉及到設(shè)計、施工、材料、氣候及交通條件的諸多方面.針對橋面鋪裝層的特點,除了應(yīng)建立的有別于普通路面結(jié)構(gòu)的設(shè)計與施工規(guī)程外,尤其要注意鋪面材料、粘結(jié)層及防水層材料的選擇與設(shè)計,所用的材料同時具有很高的高溫抗變形能力,低溫抗開裂能力,又要抗疲勞、、抗水損壞,并保持與橋面很好的粘結(jié)性及變形適應(yīng)性.上述苛刻要求,普通瀝青及普通瀝青混合料是很難勝任的.然而, 令人鼓舞的是近期的研究表明,SBS改性瀝青及SMA瀝青瑪蹄脂碎石因其工程性能的改善而顯示出了在橋面鋪裝方面很好的應(yīng)用前景.
SBS改性瀝青地改善瀝青的路用性能 , 即高溫、常溫、低溫、水穩(wěn)定性和性能。其的彈性與韌性使得這種材料尤其適宜于橋面鋪裝層.改性瀝青在我國研究與應(yīng)用 的歷史雖然不長,但S B S改性瀝青被普遍認(rèn)為適于中國道路的交通與氣候條件.S B S改性瀝青的優(yōu)良性能歸功于S B S 在瀝青介質(zhì)中所發(fā)生的一系列物理變化。當(dāng)幾個苯乙烯( )S 分子靠范德華力吸引在一起時,便形成聚苯乙烯“節(jié)點”,“節(jié)點”之間由類似彈簧的聚丁 二烯 ( )B“鏈’聯(lián)接而形成三維網(wǎng)狀結(jié)構(gòu).這種剛性“節(jié)點”與柔性“鏈”使得改性瀝青具有了剛?cè)岵?jì)的特性.在瀝青加人S B S 改性劑,的特點是瀝青的粘度增加.因此, 為了達(dá)到同普通瀝青相同的操作和易性,須將相應(yīng)的操作溫度較普通瀝青提高20 ℃左右, 即泵送溫度130℃,拌和溫度165一185℃ ,攤鋪與壓實溫度盡可能高些,并切忌將改性瀝青加熱到190℃以上,以防止S B S焦化而影響改性瀝青的品質(zhì).試驗表明,當(dāng) S B S 含量為4 % 以上時,改性瀝青的抗車轍能力提高10倍以上,抗疲勞壽命延長3一5倍,抗開裂、老化、水損害及愈合能力也都有明顯改善,詳見有關(guān)資料。
粘結(jié)層與防水層S B S改性瀝青具有很高的粘韌性及防水效果,因此,在橋面上噴灑S B S改性瀝青膜可以既作粘結(jié)層又作防水層.室內(nèi)模擬抗剪試驗表明,當(dāng)改性瀝青噴灑量低于0 . 6 k g / m Z 時,難以形成粘結(jié)層而表現(xiàn)為抗剪強(qiáng)度隨噴灑量的增加而提高較慢;當(dāng)噴灑量為.0 6 一 1 . 6k g / m Z范圍內(nèi)時,抗剪強(qiáng)度隨瀝青用量的而顯著提高,說明此時已形成厚度合理的粘膜;噴灑量如再提高,則抗剪強(qiáng)度增加緩慢甚至降低,說明瀝青膜過厚,起潤滑層作用.以上試驗中抗剪強(qiáng)度隨改性瀝青噴灑量而變化的“三部曲”規(guī)律,對于工程實 際有十分珍貴的參考價值.結(jié)合橋梁結(jié)構(gòu)形式、交通與氣候條件、鋪裝層的設(shè)計以及國內(nèi)外成功的工程實例,建議粘層防水層改性瀝青的用量為1.0一1.6kg/m Z ,sBs含量為5一6 %, 60℃粘度應(yīng)4OOPa.s,彈性恢復(fù)80% .為有利于同橋面板的粘結(jié),在噴灑粘層防水層 之前對橋面板進(jìn)行清掃,清除松動的材料,并均勻噴灑少量乳化瀝青或稀釋瀝青, 嚴(yán)格控制用量不大于o.3kg/m2.由于改性瀝青粘度很高,所以高溫噴灑,建議噴灑溫度 180一185℃.在噴灑完的表面,建議鋪撤一層瓜米石( 0.5一o.scm粒徑)以保護(hù)其防水功能不被鋪裝層石料或施工機(jī)械損壞.
4 4 排水設(shè)計橋面排水是一系統(tǒng)工程,排水系統(tǒng)不僅要縱向或橫向及時排走鋪裝層表面的水, 更要設(shè)置密水鋪裝層和防水層防止水份進(jìn)人鋪裝層和橋梁結(jié)構(gòu),同時還要特別注意排走進(jìn)人鋪裝層內(nèi)的水,只有這樣層層設(shè)防,才能確保橋梁結(jié)構(gòu)免受水害,延長其使用壽命.而大量調(diào) 查發(fā)現(xiàn),滲人鋪裝層內(nèi)的水無法排走是加劇橋面及橋梁結(jié)構(gòu)水損害的主要原因.因此,在進(jìn)行橋面鋪裝設(shè)計時,在橫向或縱向設(shè)置鋪裝層內(nèi)部排水設(shè)施。
結(jié)語SMA
5 1橋面鋪裝層的受力比普通路面層的受力更為復(fù)雜,對溫度與荷載更為敏感,因此,對材料的高溫、低溫、抗疲勞、粘韌性等方面有更嚴(yán)格的要求,傳統(tǒng)的橋面鋪裝設(shè)計沒有考慮上述差異,巫待修正
5 2 BSS改性瀝青及SA瀝青瑪蹄脂碎石能全面改善瀝青及瀝青混合料的路用性能.M,建議為橋面鋪裝層的材料. .
5 3 粘結(jié)層與防水層在橋面鋪裝中起著“承上啟下’的作用,是影響鋪裝層質(zhì)量的另 一關(guān) 鍵因素,而 S B S 改性瀝青膜可以起到粘層與防水層的雙重作用,值得推廣.
5 4 完善的排水系統(tǒng)設(shè)計及精心的施工,也是確保鋪裝層使用壽命的關(guān)鍵因素.
預(yù)拌碎石撒布要求熱撒,撒布溫度應(yīng)不低于170℃,由于預(yù)拌碎石是單一粒徑材料,孔隙與外界相通,散熱速度快,因此預(yù)拌碎石的運(yùn)輸過程中要用篷布覆蓋保溫。 預(yù)拌碎石的撒布量通過撒布車料斗開口大小和撒布車的行車速度來控制。施工前可通過干料試驗確定撒布車工作參數(shù)與撒布量的關(guān)系后,再正式用于橋面預(yù)拌碎石撒布。撒布要求預(yù)拌碎石的撒布面積達(dá)到50%～60%,以現(xiàn)場能看見其下的防水粘結(jié)層,但車輛及人行走其上不接觸為判斷標(biāo)準(zhǔn)。隨后,采用輕型膠輪壓路機(jī)進(jìn)行碾壓。
張北復(fù)合防腐防水涂料量大從優(yōu),lm復(fù)合防腐防水涂料
面議
產(chǎn)品名：復(fù)合防腐防水涂料,lm復(fù)合防腐防水涂料,復(fù)合防水防腐涂料,防腐防水涂料廠家
平谷PB型道橋用防水涂料規(guī)格齊全,道橋用聚合物防水涂料
8888元
產(chǎn)品名：PB型道橋用防水涂料,聚合物改性瀝青防水涂料,PB型路橋防水涂料,道橋用聚合物防水涂料
定制吸音隔音涂料特征優(yōu)點,辦公室吸音隔音涂料
5500元
產(chǎn)品名：吸音隔音涂料,吸音隔音材料,家庭吸音隔音涂料,辦公室吸音隔音涂料
安百嘉海洋專用硅烷,廊坊進(jìn)口硅烷浸漬劑
面議
產(chǎn)品名：硅烷浸漬劑,硅烷膏,異辛基三乙氧基膏狀硅烷,海洋專用硅烷
安百嘉異辛基三乙氧基膏狀硅烷,房山制造硅烷浸漬劑
面議
產(chǎn)品名：硅烷浸漬劑,硅烷膏,異辛基三乙氧基膏狀硅烷,海洋專用硅烷
安百嘉家庭吸音隔音涂料,耐用吸音隔音涂料批發(fā)代理
5500元
產(chǎn)品名：吸音隔音涂料,吸音隔音材料,家庭吸音隔音涂料,辦公室吸音隔音涂料
大同復(fù)合防腐防水涂料設(shè)計合理,復(fù)合防水防腐涂料
面議
產(chǎn)品名：復(fù)合防腐防水涂料,lm復(fù)合防腐防水涂料,復(fù)合防水防腐涂料,防腐防水涂料廠家
太原復(fù)合防腐防水涂料經(jīng)久耐用,防腐防水涂料廠家
面議
產(chǎn)品名：復(fù)合防腐防水涂料,lm復(fù)合防腐防水涂料,復(fù)合防水防腐涂料,防腐防水涂料廠家
