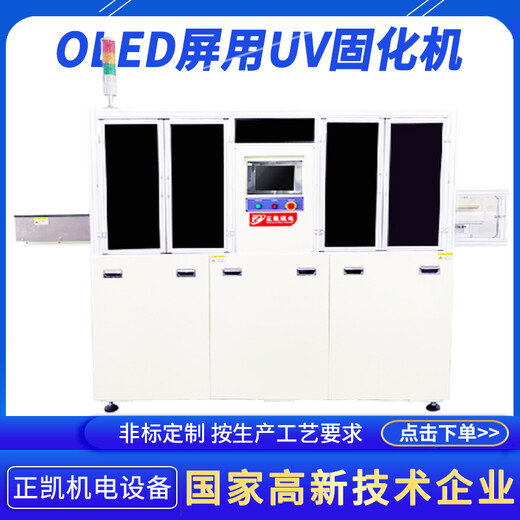

一、設備概述
UV主固側固一體機主要用于TP及模組貼后進行主固化再四邊膠水固化
二、UV規格以及主要技術指標
1.UV固化方式：LED單波段主固化+LED單波段四周側固化
2.UV光積量：生產節拍30S/片，主固化能量7000mj/c㎡以上，
側固化能量7000mj/c㎡以上（采用EIT能量表測試）。
3.UV室溫度：固化能量7000mj/cm2條件下，溫度≤60℃。
4.適用產品尺寸：6.33英寸～15.6英寸,FPC長度小于150mm寬度
小于玻璃蓋板,且雙邊FPC帶PCB.
5.產品外形：梯形、矩形
6.MAX產品尺寸：300mm*450mm
7.產能:30S/PCS
8.來料方式：由上游設備傳輸?shù)焦袒癄t進料段傳送帶上，上游設備產品擺放
位置需固定歸中擺放，擺放偏移量±20mm以內，單批次只能對應同一種規格產品。
9.出料方式：產品放置傳送帶上自動流出與下游設備對接。
10.主固化采用防靜電PVC傳送帶傳送，側固化采用機械手配合吸盤搬送平臺
式固化，出料采用防靜電PVC皮帶傳送。
工序流程：人工放料→主固化→產品整列→四周側固化→產品出料
進出料傳送機構參數:
1.來料方向：產品窄邊方向沿輸送方向
2.傳送帶寬度：PVC輸送帶寬550mm.
3.進出料口高度：30mm
4.進出料口加裝遮光簾防止UV光外露
5.輸送面高度：900+30mm
6.傳送速度：0.5～3m/min.
7.傳送重量：MAX2kg.
主固化傳送機構參數:
1.與進料傳送帶對接，網帶采用黑色防靜電PVC皮帶制作.
2.傳送帶寬度：550mm.
3.輸送面高度：900+30mm
4.傳送速度：0.5～3m/min.
5.傳送重量：MAX2kg.
6.產品定位：1.輸送線末端配有一組整列機構，整列光電感應產品
到位后進行X方向整列,將產品整列固定位置后便于側固化上料。
