H型鋼組焊矯一體機的發明和應用，給H型鋼生產設備注入了高科技含量和給更多的創業者帶來了新的機會和希望。不再需要更多面積的車間和是傳統的人海戰術，更多的是變成了H型鋼生產線，實現一個班次只需要一兩個人就可以控制整條生產線的加工生產，而且還降低了工人的勞動強度和提高了生產效率和產品質量。

組焊矯一體機操作步驟依次包括先檢查線路，合上斷路器，啟動總電源控制按鈕，再啟動按鈕，根據工件的規格，調整活動橫梁的高度。根據工作的規格，調整組立機構腹板定位輪的高度。根據焊接速度，調整變頻器的頻率。根據工件規格，調整矯形輥下壓量及兩矯形輥間的距離。6調整活動橫梁下壓油缸、組立油缸、送絲油缸的工作壓力。根據焊接工作規格，調整焊接電壓、焊接電流、焊接速度。啟動按鈕，啟動泵站電機。

拼焊矯一體機電源采用三相五線制標準配置。調試焊接前，應檢驗本控制柜保護地線與系統焊機及現場其它焊機地線；正常焊接工作時焊接電源的地線和焊接工作地線不能同設備電氣接地線混接。焊接電源的地線接地點應盡可能地遠離機床控制柜接地點，并且不要與系統供電電源接地和機床接地連接在一起。否則會有燒毀控制柜內電氣元件的危險。

組焊矯一體機由拼焊主機、矯正輔機、預對中系統、主被動升降輥道、主動輥道、被動輥道、焊劑回收系統、液壓系統、電控系統、焊接電源等組成。拼焊主機由底座、上門架、翼板腹板對中系統、主傳動機構、焊槍調節機構、導電裝置等組成。

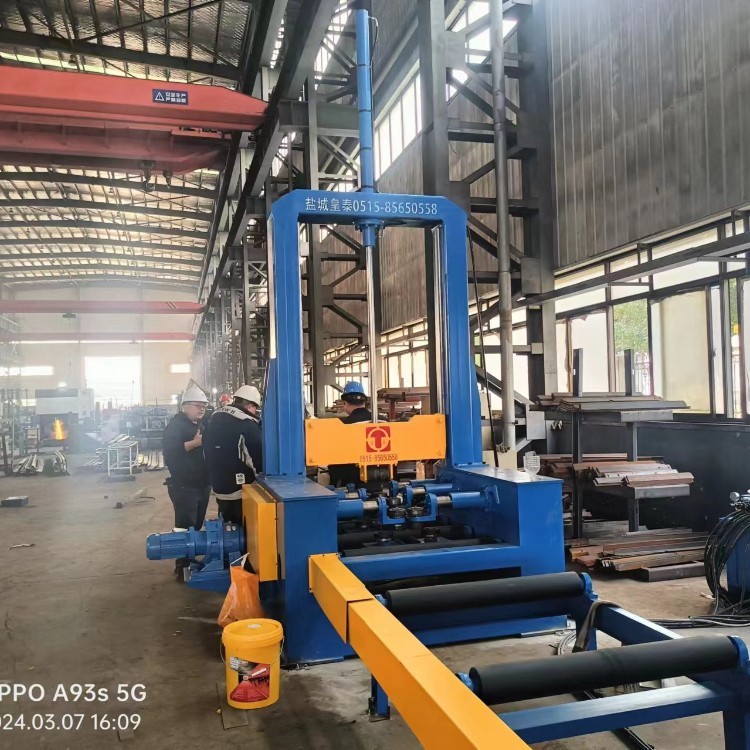

底座為焊接結構件，其上安裝有翼腹板對中機構、主傳動輥、焊槍調節機構、導電裝置和上門架，下部安裝著主傳動機構的傳動軸和鏈輪鏈條，主傳動電機減速機放置在底座的里面，節省了現場使用空間。上門架安裝有上壓輪，上壓輪固定在上門架升降梁上，升降梁由上壓缸帶動，可以在上門架的導軌上升降移動。


皇泰拼焊矯一體機控制裝置特點是由控制器、工件輸送單元、機械定位單元、 液壓?jiǎn)卧秃附訂卧M成。其中的工件輸送單元含有輸送輥道電機和組立矯正主輥電機，該 輸送輥道電機和組立矯正主輥電機均通過導線與控制器相連。機械定位單元含有翼板定位機 構和腹板定位機構，翼板定位機構和腹板定位機構上均有位移顯示器，翼板定位機構和腹板 定位機構分別借助導線與控制器相接。

組焊矯一體機工作時，先通過控制器來啟動翼板定位電機、腹板定位電機和端面定位液壓缸，被 焊工件的翼板、腹板和前端面有可靠的定位。再啟動工件輸送輥道電機和組立矯正主輥電機， 將工件送到所需位置。然后，啟動拉桿翼板扶持液壓缸、拉桿腹板扶持液壓缸、門架翼板扶 持液壓缸、門架腹板扶持液壓缸和壓輥定位液壓缸，將工件拼裝成"丄"形或"工"字形。
