產品別名 |
相貫線切割機,數控相貫線切割,相貫線切割,相貫線圓管切割 |
面向地區 |
全國 |
工作形式 |
其它 |
電流 |
交流 |
作用原理 |
逆變 |
數控相貫線切割機
數控相貫線切割機是為滿足圓管的相貫線切割而進行研發生產的。
其大特點：適用于大批量相貫線切割；生產，切割穩定，精度好。
數控相貫線切割機基本功能：

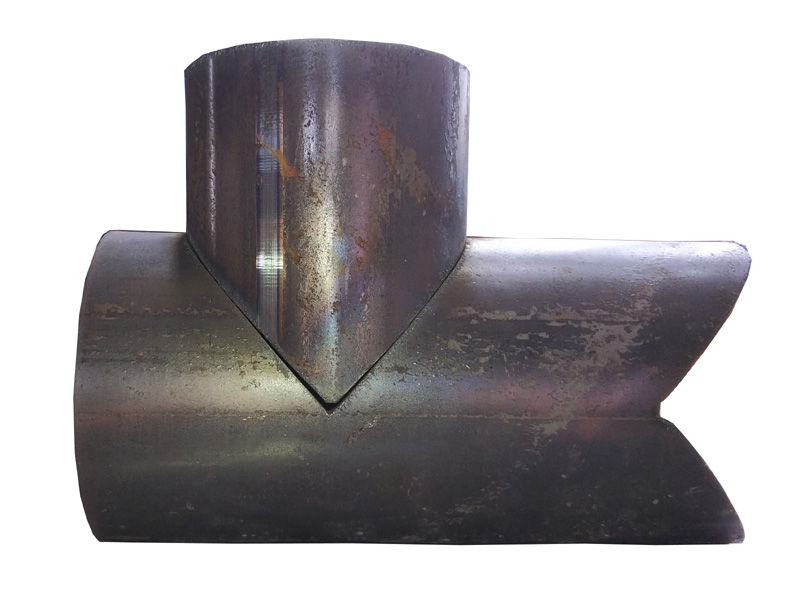

1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

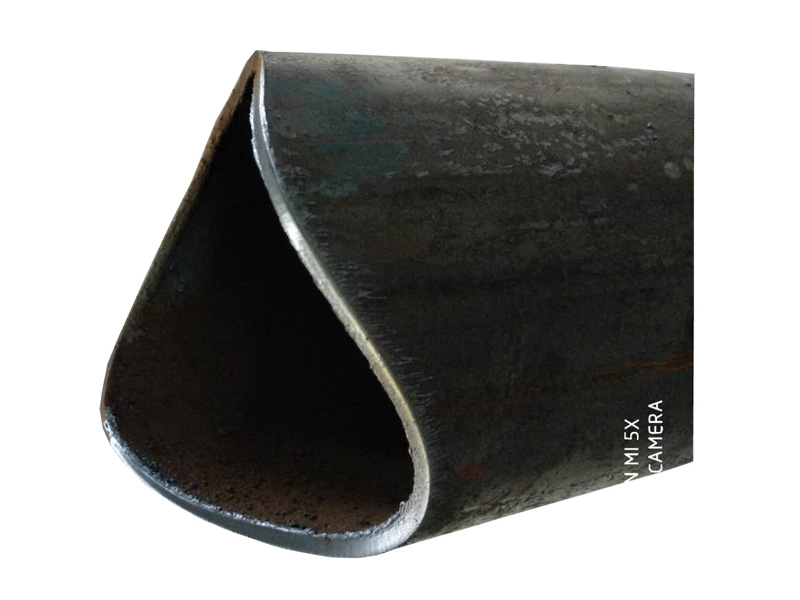

2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。
5、能切割與環形主管相交的支管相貫線端頭。
6、能切割變角度坡口面。
7、能在圓管上切割方孔、腰形孔。
8、能進行鋼管截斷。
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=50～630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1～20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～2000mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸大行程12000mm Y軸：管件旋轉軸360°自由回轉 Z軸：割炬上升下降軸大行程400mm（不參加聯動） A軸：割炬沿管件徑向平面擺動軸±55° B軸：割炬沿管件軸向平面擺動軸±60° C軸：割炬前后移動軸大行程400mm（不參加聯動） |
10 | 切割長度精度 | ±1.5mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 等離子電源 | 成都華遠 LGK-200A |
14 | 托架數量 | 4組 |
15 | 待割管大重量 | 5000Kg |
沈陽信本和科技有限公司 相貫線切割機、數控相貫線切割機、圓管相貫線切割機總類，現貨供應。
