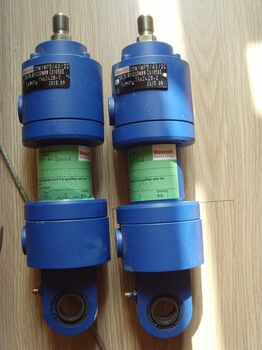

供應力士樂油缸
工業設備的配套防護非常重要，它能大大的降低維修成本，有效延長設備使用壽命。但冶金行業，機械加工業等不可避免的存在高溫、噴濺、粉塵、油污、水淋等復雜的工作環境，解決惡劣工況下設備的防護至關重要
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。

2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。

3、本機是用油為介質，做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。

4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。

5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻<BR>繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓，如有爆破、凸起，滲漏等現象則不能使用。
CDH1MF3/80/45/100
CDH1MP5/100/70/250A1X/D1CSEMWW
CDH1MP5/160/110/550A1X/D1CSEMTC
CDH1MP5/200/140/940A1X/D1CSEMWW
CDH1MP5/63/45/320A1X/H1CSEMWW
CDH1MS2/50/36/380A1X/D1CMEMWW
CDH1MT4/63/45/330A1X/H1CSEMWW XV=335
力士樂牌油缸CDT3MT4/63/28/245Z3X/R11HHUMWWWWW
CGH1MT4/140/100/370A1X/D1CSEMWW XV=450
CDH2MT4/140/100/2500/A10B2CDFMFV,XV=1535
BIGMEC 228/MP6/50/36/300/DM01CL
BIGMEC 228/MP6/63/45/390/DM01CL
CDH1MT4/50/36/600-A10/B3HMDTAW-XV=447φ50/36 C=600
CDH1MT4/63/45/450A1X/M1CLUMWW,XV=230mm
力士樂牌油缸CDT3MT4/63/28/245Z3X/R11HHUMWWWWW
CDL1MP5 40/22/310D10B1CFUMWW
CDT3MT4/100/70/200F11/B11HHEMWW,XV=208mm
CYH1MP5180/56/400A1X/X1CLUMWW
TU16Z 63/45-380,T10068737
CDH1MT4/140/100/4010A1X/B2CGDMWW.XV=2228
CDH1MT4/140/100/3010A1X/B2CGDMWW.XV=1650
CDH1MT4/180/125/3510A1X/B2CADMWW.XV=1630
CDH1MT140/100/3000
CDH1MT4/160/110/3000A1X/B2CGDMWW，XV=1730
CDH1MT4/160/110/3510A1X/B2CADMWW，XV=1740
力士樂牌油缸CDT3MT4/63/28/245Z3X/R11HHUMWWWWW
CDH1MT4/160/110/3500A1X/B2CADMWW，XV=1730
CDH1MT4/280/200/2800A2X/B2CGDMWW，XV=790/CGA212
CDH1MT4/280/200/530A2X/B2CGDMWW
CDH1MT4/160/110/2525A2X/B2CADMWW，XV=790
CDH1MP5100/70/1100A1X/B1CGDMWB
CDH1MP5100/70/1150A1X/B1CGDMWB
CDH1MP5 63/45/350A1X/B1CGDMW

CDL1重載型油缸基本參數
額定壓力: 160 bar
活塞直徑: 25 - 200 mm
活塞桿直徑: 14 - 110 mm
安裝方式: MP5=缸底鉸接吊環頭MF3=缸頭圓法蘭MF4=缸底圓法蘭MT4=中間耳軸M00=無安裝方式
大行程長度: 3000 mm
大行程速度: 0.5 m/s

CDH1MP5/220/140(160)/行程長度A3X/B(M,D,H,C)1(2,3,4)1(2,3,4)C(N)A(G,S,L,M)U(E)M(T,G,L,R,A,S,B,V)W(E)W(A)W(A,B)W(Y,LY=?)

重載型液壓缸

CDH1MP5/220/140/2000A3X/B11CAUMW

提示：車型展示按照大尺寸進行。

作用方式 CD 單桿液壓缸

款式 H1 款式H1

安裝型式 MP5 缸底鉸接吊頭

活塞直徑 220 D = 220 mm

活塞桿直徑 140 d = 140 mm

行程 2000 行程= 2000 mm

設計原理 A 缸頭和缸底法蘭固定

產品系列 3X 30至39安裝與連接尺寸無變化

油口形式 B 符合ISO 1179-1（管螺紋ISO 228-1）EE = G 1 1/2 D4 = 65（大深度0.5 mm）

管路接頭/上的位置 1 上-從活塞桿端看

管路接頭/底部上的位置 1 上-從活塞桿端看

活塞桿形式 C 鍍硬鉻

活塞桿端 A 螺紋，用于鉸接吊頭CGAS KK = M120x4 A = 160 NV = 120

終端緩沖 U 無選項

密封型式 M 標準密閉系統（用于礦物油HL、HLP和HFA）

選項 W 無選項

色彩構造 BR標準底漆

腐蝕類別 等級I R1



屬性：

240h鹽霧試驗SST (DIN EN ISO 9227) 240h凝露試驗KKT (DIN EN ISO 6270-2)

干層總厚度：低40 ?m

室內應用：

如生產車間，空氣濕度> 60%，無熱負荷等應用領域

室外應用：

不適用于露天應用 色調 RAL色值RAL5010（龍膽藍）

提示：

所給的工作壓力僅適用于無沖擊的工作運行。在極端負載,如高工作循環時,對安裝元件和活塞桿的螺紋連接按照強度進行設計。


CDL1MP5/63/36/100D1X/B1CHUMWW
CDL1MP5/63/36/100D1X/B1CHUMWW
CDL1MP5/40/22/310D1X/B1CFUMWW
CDL1MP5/100/56/450D1X/B1CFUVWW
CDL1MP5/63/36/450D1X/B1CFUVWW
CDL1MP5/125/70/350D1X/B1CFUVWW
CDL1MP5/63/36/1000D1X/B1CFUVWW
CDL1MP5/40/22/252D1X/B1CFUMWY, LY=50
CDL1MP5/100/56/630D1X/B1CFUMWW
CDL1MP5/63/36/150D1X/B1CFUMWW
CDL1MP5/100/56/300D1X/B1CFUMWW
CDL1MP5/100/56/100D1X/B1CFUMWW
CDL1MP5/160/90/360D1X/B1CFUMWW
CDL1MP5/160/90/220D1X/B1CFUMWW
CDL1MF3/200/110/600D1X/B1CHUMWW
CDL1MF3/200/110/150D1X/B1CHUMWW
CDL1MF3/125/70/150D1X/B1CKUMWW
CDL1MF3/100/56/630D1X/B1CHUMWW
CDL1MF4/50/28/200D1X/B1CHUMWW
CDL1MF4/63/36/300D1X/B1CHUMWW
CDL1MF4/80/45/210D1X/B1CHUMWW
CDL1MF4/40/22/100D1X/B1CHUMWW
CDL1MF4/25/18/150D1X/B1CHUMWW
CDL1MF4/100/56/260D1X/B1CHUMWW
CDL1MF4/160/90/180D1X/B1CHUMWW
CDL1MF4/200/110/400D1X/B1CHUMWW
CDL1MT4/25/14/200C1X/B1CHUMWW XV = 150 mm
CDL1MT4/100/56/560C1X/B1CHUMWW XV=245 mm
CDL1MT4/125/70/370C1X/B1CHUVWW XV=330 mm
