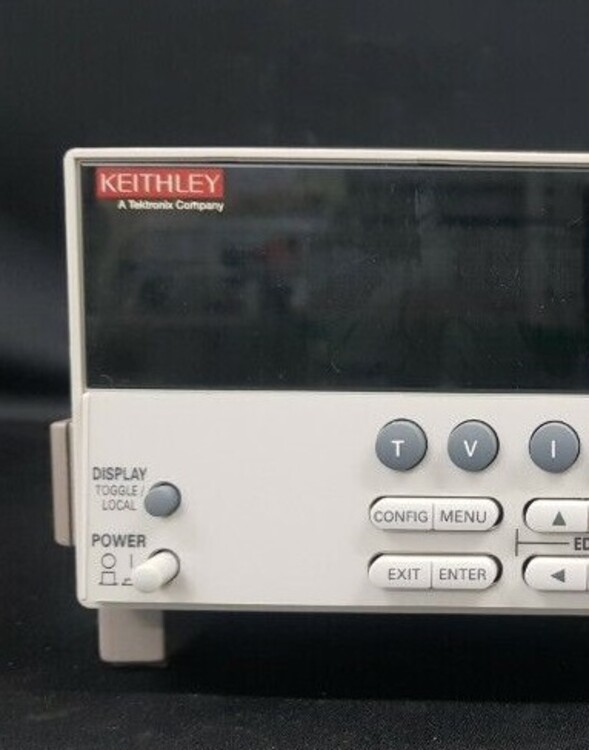

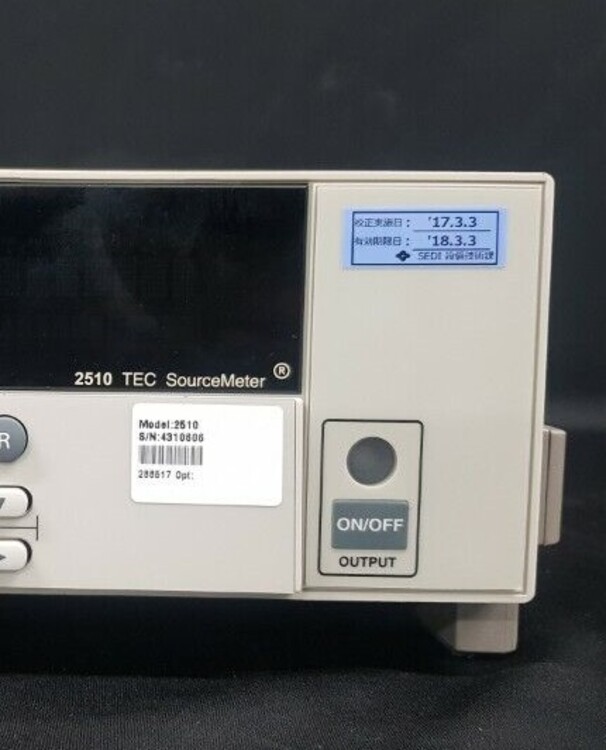

吉時利2510,Keithley 2510數字源表：



特點

主動溫度控制 防止溫度變化可能引起激光二管主輸出波長發生變化，導致出現信號重疊和串?dāng)_問題。

50W TEC 控制器 比其他低功耗解決方案提供更高的測試速度和更寬的溫度設定值范圍。

全數字 P-I-D 控制 提供更高的溫度穩定性，并可通過簡單的固件變化輕松升級。

適用于熱控制環路的自動調諧功能 (2510-AT) 無需反復試驗即可確定 P、I 和 D 系數的組合。

寬溫度設定值范圍（–50°C 至 +225°C）以及高設定值分辨率 (±0.001°C) 和穩定性 (±0.005°C) 能夠滿足大部分冷卻光學元器件和子裝配件生產測試的測試要求。

這世界有時很糟，糟糕到讓人難以入睡，可這世界有時又依然美好，樸實又真誠。

特征

帶直流測量功能的50W TEC控制器

提供完全數字化PID控制

激光二極管模塊測試時的溫度控制

較寬的溫度設置(-50℃至+225℃)，高分辨率設置(±0.001℃)，穩定性好(±0.005℃)

支持多種溫度傳感器輸入——熱敏電阻、RTD以及IC傳感器

Maintain constant temperature, current, voltage, and sensor impedance

Ac Ohm measurement to detect mechanical damage to TEC

Measure and display TEC parameters during temperature control

Four-wire open/short circuit conduction detection function for thermal feedback elements

IEEE-488 interfaces with RS-232

Compact half rack design

當你回想起一些時刻，你會發現有些人在不經意間給過你一些力量，而你也在不經意間給過別人一些力量。

兼容于多種溫度傳感器輸入 — 熱敏電阻、RTD 和 IC

傳感器 適合常用于各類激光二管模塊的溫度傳感器類型。

交流歐姆測量功能 驗證 TEC 器件的完整性。

適用于熱反饋元件的四線開路/短路引線檢測 消除引線電阻測量值誤差，減少假故障或設備損壞的可能性。

適用于激光二管模塊的光功率-電流-電壓 (LIV) 測試

通過 Keithley 儀器，可以輕松構建 LIV（光功率-電流-電壓）系統，從而經濟地測試激光二管模塊。

光纖對準光電二管儀表 2502：高速模擬輸出使得可在光纖對準工作臺執行 LIV 測試。

帶可選積分球 2520/KIT1 的脈沖激光二管測試系統：同步測試系統，為脈沖和連續 LIV 測試提供純源化和測量功能。

TEC SourceMeter SMU、2510 和 2510-AT：確保通過控制其熱電冷卻器，為激光二管模塊提供嚴格的溫度控制。

2510

通道 大電流源/量程 大電壓源/量程 測量分辨率（電流/電壓） 電源 1  10V - 50 W

可選配件

2510-RH型電阻加熱適配器（適用于2510）

2510-CAB型4線非屏蔽電纜（適用于2510、2510-AT）

7007-1：雙層屏蔽GPIB接口電纜，長度1米（3.3ft）（用于GPIB互連）

7007-2：雙層屏蔽GPIB接口電纜，長度2米（6.6ft）（用于GPIB互連）

KPCI-488LPA，KPCI-488LPA型 IEEE-488.2 PCI Bus 插件板

KUSB-488A型IEEE-488.2 USB-GPIB接口適配器，適用于USB接口，內置2米（6.6ft）電纜

2510和2520-AT精密溫控源表增強了吉時利對激光二極管的高速LIV（光強-電流-電壓）特性測試的完整性。這兩個50W功率雙極性源表儀器，針對光通信網絡的激光二極管模塊的測試應用而設計的，用于被測試器件的嚴格控溫。2510是個創造出給光通信激光二極管測試所用的控溫儀器，將吉時利的高速直流電源和精密測量能力集合在一起，形成對激光二極管模塊的熱電型制冷器即TEC的溫度控制的能力。

吉時利2510-AT溫度操控源表自動調諧進程

自動調諧算法完結后，將供給兩個PID值調集：小超調量調集和小設置時刻調集。小超調量調集維護待測器材不遭到熱損傷，關于在器材大溫度鄰近的溫度設對錯常有利的(參見圖1)。關于沒有挨近大溫度的設，可以運用小設置時刻PID調集，來縮短設置時刻（參見圖2）。圖1和圖2別離給出運用3°C溫階（22.5°C～25.5°C）的激光二極管模塊實例。對大超調量相應的設置時刻長度，大約是小設置時刻相應的2倍。

取決于待測器材的熱量特征(溫度操操控冷/加熱功率、熱質量)、環境溫度以及溫階起止設置。不過，關于典型的激光二極管模塊來說，5分鐘是一個大致的估量。

自動調諧溫度節省的起止有必要在自動調諧之前供給。一起，關于熱電制冷器可以習慣的溫度(下限和上限)以及大電壓和大電流，還有必要設置維護約束。在答應自動調諧運轉之前，有必要輸入悉數6個數值。留意，自動調諧進程僅僅根據溫度操控的。自動調諧進程的開端溫度便是步進的開端溫度。自動調諧的完畢溫度是希望的溫度設或希望的激光器或夾具工作溫度。

在自動調諧進程期間，2510-AT將顯現以下5個狀況信息：

?丈量體系溫度—2510-AT型自動調諧溫度操控源表對輸出施加0V電壓，查看夾具+待測器材恒溫。自動調諧算法假定：調用該程序時，體系溫度將安穩在0V/無鼓勵安穩狀況。

?使用開端進程—在這一進程，確認PID值初始調集。

?尋覓程序完畢溫度—為完畢溫度確認恰當?shù)碾妷涸O(shè)置。

?尋覓程序開端溫度—為開端溫度確認恰當?shù)碾妷涸O(shè)置。

?使用終進程—使用自動調諧溫度進程，將抽取的成果用于Ziegler-Nichols算法，生成兩個PID系數調集。

2510-AT通過自動調諧功能擴展了2510的性能。通過采用經過改進的Zeigler- Nichols算法，該儀器能夠得出閉環溫度控制的P、I、D（比例、積分和微分）值，因此，用戶不必再通過實驗的方法判斷這些系數的優值。在其他方面，2510和2510-AT基本上具有相同的功能。
