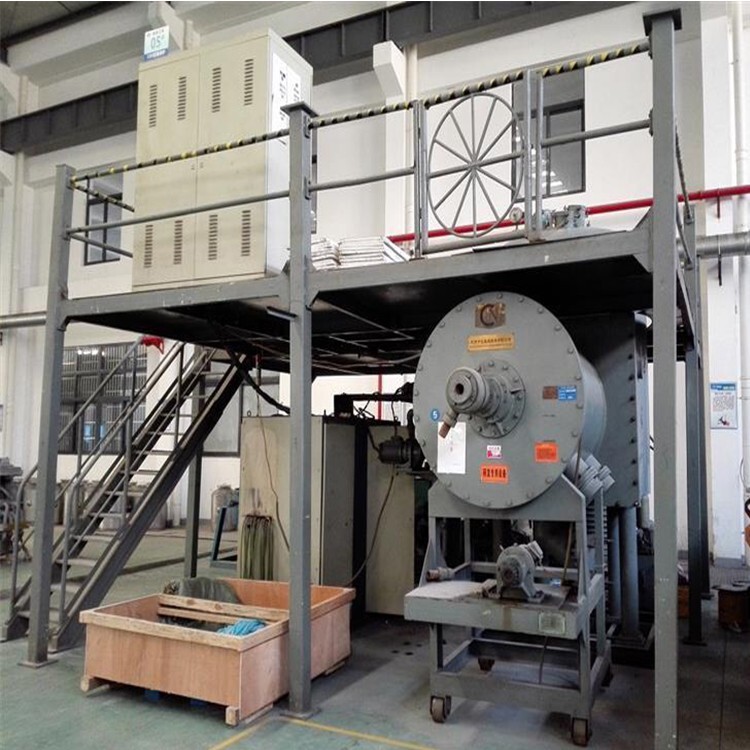

真空精密鑄造爐主要用于生產的高溫合金異形部件，它們主要應用于航空航天、能源發電、汽車等行業。 真空精密鑄造爐是在真空環境下，將預先合金化的金屬原料進行感應加熱熔化并在真空環境下澆注到鑄模內，制成所需的鑄件。 在常規工業中所需的多數是等軸晶精密鑄件，而在航空航天及燃氣輪機行業中所需的是采用定向凝固以及單晶鑄件，這主要是由于定向凝固鑄件和單晶鑄件可在溫的工作環境下仍然具非常的性能。

單晶爐熱場的設計與仿真
單晶直徑在生長過程中可受到溫度，提拉速度與轉速，坩堝跟蹤速度與轉速，保護氣體的流速等因素的影響。其中溫度主要決定能否成晶，而速度將直接影響到晶體的內在質量，而這種影響卻只能在單晶拉出后通過檢測才能獲知。溫度分布合適的熱場，不僅單晶生長順利，而且品質較高；如果熱場的溫度分布不是很合理,生長單晶的過程中容易產生各種缺陷,影響質量，情況嚴重的出現變晶現象生長不出來單晶。因此在投資單晶生長企業的前期，一定要根據生長設備，配置出合理的熱場，從而生產出來的單晶的品質。在晶體生長分析與設計中，實驗與數值仿真是相輔相成的，其過程可以分為兩個部分：

（1）在階段,利用引上法晶體生長實驗來進行數值模擬參數的調整。（2）在第二階段,利用數值模擬是用來確定佳的晶體生長工藝參數。數值仿真是用來獲得廉價的，完整的和全面細節的結晶過程，以此方法用來預測晶體生長,改善晶體生長技術。數值模擬是當實驗的費用太昂貴或無法常規進行時一種非常有用或的方法。舉例來說，對于無經驗人員，可以形象化展示熔體流動的歷史點缺陷和熱應力細節。所以數值仿真是一種達到較高生產率和較好滿足市場對晶體直徑，質量要求的好辦法。面向過程的仿真軟件FEMAG為用戶提供了可以深入研究的數值工具,用戶通過有效的計算機模擬可以設計和優化工作流程。通過對單晶爐熱場的仿真計算，優化設計單晶爐的機械結構，在拉晶過程中以仿真結果設定合理的理論拉晶曲線，就可以在實際生產中是完全可以生長出合格的單晶棒。

，把高純度的多晶硅原料放入高純石英坩堝，通過石墨加熱器產生的高溫將其熔化；然后，對熔化的硅液稍做降溫，使之產生一定的過冷度，再用一根固定在籽晶軸上的硅單晶體（稱作籽晶）插入熔體表面，待籽晶與熔體熔和后，慢慢向上拉籽晶，晶體便會在籽晶下端生長；接著，控制籽晶生長出一段長為100mm左右、直徑為3～5mm的細頸，用于消除高溫溶液對籽晶的強烈熱沖擊而產生的原子排列的位錯，這個過程就是引晶；隨后，放大晶體直徑到工藝要求的大小，一般為75～300mm，這個過程稱為放肩；接著，突然提高拉速進行轉肩操作，使肩部近似直角；然后，進入等徑工藝，通過控制熱場溫度和晶體提升速度，生長出一定直徑規格大小的單晶柱體；后，待大部分硅溶液都已經完成結晶時，再將晶體逐漸縮小而形成一個尾形錐體，稱為收尾工藝。這樣一個單晶拉制過程就基本完成，進行一定的保溫冷卻后就可以取出。

數值模擬是在一個低成本的情況下,利用電腦計算提供的詳盡資料，用以支持真正的（且昂貴）實驗。由于數值模擬提供了一個近似真實的過程，利用這一技術可以很容易的對任何類型的變化（幾何尺寸、保溫材料、加熱器、外圍環境等）對晶體質量的影響做出容易的判斷。數值仿真是用來獲得廉價的，完整的和全面細節的結晶過程，以此方法用來預測晶體生長,改善晶體生長技術。舉例來說，對于無經驗人員，可以形象化展示熔體流動的歷史點缺陷和熱應力細節。所以數值仿真是一種達到較高生產率和較好滿足市場對晶體直徑，質量要求的好辦法。

傳統熱場設計只能提升隔熱籠體通過熱交換臺被動散熱，使硅料熔化后期石英坩堝底部和側面散熱速率相差較大，無法籽晶熔化一致，獲得較好的籽晶熔化條件。3)傳統裝置采用隔熱籠提升技術輻射散熱，造成長晶階段坩堝側面熱量散失較多，靠近側壁的熔體過冷度較大，極易在坩堝側壁形成大量晶核，致使硅錠四周出現大面積多晶成分。
