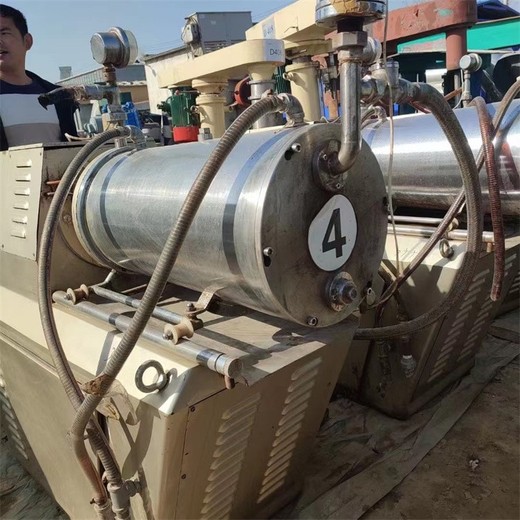

臥式砂磨機筒體內的旋轉主軸上裝有多層圓盤。當主軸轉動時，研磨介質在旋轉圓盤 的帶動下研磨壓入筒內的漿料,使其中的固體物料細化合格的漿料穿過小于研磨介質粒度的過濾間隙或篩孔流出。筒體部分備有冷卻或加熱裝置，以防筒內因物料、研磨介質和圓盤等相互摩擦所產生的大量的熱影響產品質量，或因送入的漿料冷凝以致流動性降低而影響研磨效能。

運行電流是砂磨機運轉情況的主要考察指標。主電機提供能量輸人，分散盤充分?jǐn)噭?dòng)研磨介質和漿料，為其提供動能，使?jié){料充分分散研磨，達到要求的研磨效果。在實際運作過程中，砂磨機的運行電流與研磨介質和研磨料漿的質量成正比，要砂磨機的運行電流穩定，就確定合理的介質充填率、入料量和料漿黏度。

研磨介質填充率從40%增加至75%時，運行電流曲線呈上升趨勢，反映砂磨機中的研磨介質得到充分?jǐn)噭?dòng)，能量需求變化大；填充率在75%-85%，運行電流曲線變化平穩，反映砂磨機中的介質達到一個平衡點，能量需求穩定；填充率大于85%，運行電流曲線變化呈下降趨勢，反映砂磨機中的研磨介質過量，研磨介質與分散盤之間有滑動現象，分散盤不能帶動所有研磨介質運動，能量需求降低。因此，根據砂磨機的電流變化曲線可知，研磨介質適宜的填充率為80%。[1]

納米砂磨機電機安裝在簡潔的機器框架上，通過V型皮帶來能量傳送；高精密隔離間隙具自潔功能，適用粒徑0.4~2mm研磨介質; 臥式納米砂磨機采用雙端面機械密封作為壓力阻抗裝置；錐形研磨腔間隙攪拌器，加工區域容積小，可降低產品交叉污染，易于更換產品；轉子、定子雙冷卻；研磨腔采用高耐磨材料；以壓力為動力的機械活塞用于改變研磨腔的體積，從而調節產品的質量；控制面板整體嵌于機器框架上，所有控制鍵皆在其上；白色產品不會變灰。系統密封性好，磨損極低，散熱性好，生產能力高。錐形設計的研磨腔，使得磨珠在入料端沖擊強烈，物料在一進入研磨腔就大程度地得到研磨，從而得到穩定的、細度的研磨效果。



棒式珠磨機又稱棒式砂磨機，在固定圓筒粉碎室內，裝有數個旋轉研磨盤以及各類研磨體的用以進行研磨的機器。研磨體為渥太華砂、玻璃珠、鋼珠或陶瓷小球等。物料在旋轉研磨盤作用下與研磨體混合并旋轉，經與研磨體之間及與粉碎室各部分之間產生的研磨、剪切而粉碎。有臥式砂磨機及立式砂磨機之分，如圓筒形環隙式砂磨機和塔式砂磨機等。一般為濕式研磨。

本機采用耐磨材料制作，使用壽命長。 采用特殊機械密封，密封效果可靠。 采用外套、內轉子雙冷卻結構，有效降低研磨溫度。 可調變研磨筒體體積，以改變裝珠量，提高磨效。 特殊設計的防爆控制原器件，滿足可靠的防爆要求。 的電器控制系統及故障報警系統。 各種送料泵可供選擇，針對各種物料可以選配。

采用多種冷卻措施，散熱性能好，適用于研磨熱敏感性產品。產品質量再現性好，產品質量不受循環流量的影響。 帶冷卻液的雙端面機械密封，密封效果好無泄漏，采用能與物料相溶之液體作冷卻液使用，運行可靠，確保產品不受污染。研磨白色產品不變色，對防金屬污染的產品可靈活搭配佳不同材質進行超細研磨（如碳化鎢鋼、碳化硅材質等）。

輸送泵將經過預稀釋攪拌后的液固混合原料泵入筒體內，主軸帶動分散渦輪作高速旋轉，并攪動筒體內的研磨介質（玻璃球、瓷球、氧化鋯珠、氧化鋁珠等），使之產生旋流和徑軸向運動，從而對產品進行強行的研磨分散，使產品達到規定的細度，同時由電接點壓力表和電接點溫度表對其工作壓力和工作溫度實行自動控制，整機的安全運轉。其間產品和研磨介質由動態出料間隙分離。適用于大流量，中高粘度的水性，溶劑性超微細研磨和分散

砂磨機以一種全新的分散方式：使研磨介質產生更為復雜的圓周運動、徑向運動和軸向運動。砂磨機廣泛用于中低粘度的涂料、染料、油漆、醫藥、磁粉、鐵氧體、感光膠片、農藥，造紙以及化妝品等行業中固液混合產品的超微研磨分散。具有、工作連續性強、少污染、自控可靠等優點，且成本低、結構緊湊、造形大方、使用維護方面等優點。
