可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、科研以至商業、民用電器等方面爭相采用的元件。目前可控硅在自動控制、機電應用、工業電氣及家電等方面都有廣泛的應用。

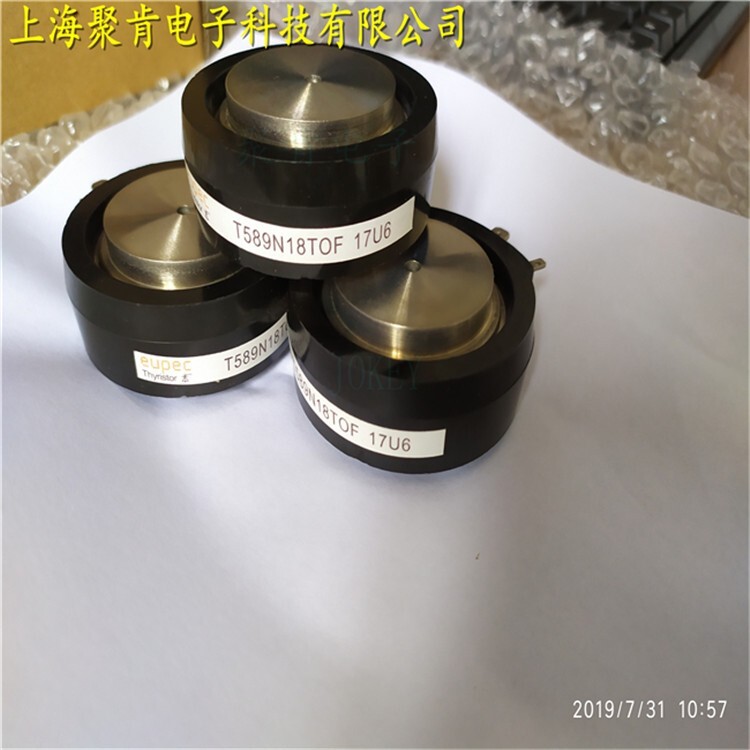

可控硅從外形上區分主要有螺旋式、平板式底式三種。螺旋式應用較多。
可控硅有三個----陽(A)、陰(C)和控制(G)，管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結，與只有一個PN結的硅整流二管在結構上迥然不同。可控硅的四層結構和控制的引入，為其發揮“以小控大”的控制特性奠定了基礎?？煽毓钁脮r，只要在控制加上很小的電流或電壓，能控制很大的陽電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我們可以把從陰向上數的、二、三層看面是一只N管，而二、三、四層組成另一只PNP型晶體管。其中第二、第三層為兩管交迭共用?？僧嫵鰣D1的等效電路圖。當在陽和陰之間加上一個正向電壓E，又在控制G和陰C之間(相當BG2的基一射間)輸入一個正的觸發信號，BG2將產生基電流Ib2，經放大，BG2將有一個放大了β2倍的集電電流IC2。因為BG2集電與BG1基相連，IC2又是BG1的基電流Ib1。BG1又把Ib1(Ib2)放大了β1的集電電流IC1送回BG2的基放大。如此循環放大，直到BG1、BG2完全導通。事實上這一過程是“一觸即發”的，對可控硅來說，觸發信號加到控制，可控硅立即導通。導通的時間主要決定于可控硅的性能。
可控硅一經觸發導通后，由于循環反饋的原因，流入BG2基的電流已不只是初始的Ib2，而是經過BG1、BG2放大后的電流(β1*β2*Ib2)，這一電流遠大于Ib2，足以保持BG2的持續導通。此時觸發信號即使消失，可控硅仍保持導通狀態，只有斷開電源E或降低E的輸出電壓，使BG1、BG2的集電電流小于維持導通的小值時，可控硅方可關斷。當然，如果E性反接，BG1、BG2受到反向電壓作用將處于截止狀態。這時，即使輸入觸發信號，可控硅也不能工作。反過來，E接成正向，而觸動發信號是負的，可控硅也不能導通。另外，如果不加觸發信號，而正電壓大到超過一定值時，可控硅也會導通，但已屬于非正常工作情況了。
可控硅這種通過觸發信號(小觸發電流)來控制導通(可控硅中通過大電流)的可控特性，正是它區別于普通硅整流二管的重要特征。

可控硅是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

可控硅的特性：常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路，等等；
可控硅的主要參數有：
1、 額定通態平均電流在一定條件下，陽極---陰極間可以連續通過的50赫茲正弦半波電流的平均值；
2、 正向阻斷峰值電壓：在控制極開路未加觸發信號，陽極正向電壓還未超過導能電壓時，可以重復加在可控硅兩端的正向峰值電壓?？煽毓璩惺艿恼螂妷悍逯担荒艹^手冊給出的這個參數值；
3、 反向阻斷峰值電壓：當可控硅加反向電壓，處于反向關斷狀態時，可以重復加在可控硅兩端的反向峰值電壓。使用時，不能超過手冊給出的這個參數值；
4、 觸發電壓在規定的環境溫度下，陽極---陰極間加有一定電壓時，可控硅從關斷狀態轉為導通狀態所需要的小控制極電流和電壓；
5、 維持電流：在規定溫度下，控制極斷路，維持可控硅導通所必需的小陽極正向電流。許多新型可控硅元件相繼問世，如適于高頻應用的快速可控硅，可以用正或負的觸發信號控制兩個方向?qū)ǖ碾p向可控硅，可以用正觸發信號使其導通，用負觸發信號使其關斷的可控硅等等。

可控硅的用途：
1、小功率塑封雙向可控硅通常用作聲光控燈光系統。額定電流：IA小于2A；
2、大；率塑封和鐵封可控硅通常用作功率型可控調壓電路。像可調壓輸出直流電源等等；
3、大功率高頻可控硅通常用作工業中；高頻熔煉爐等。

鑒別可控硅三個極的方法很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。
陽極與陰極之間的正向和反向電阻在幾百千歐以上，陽極和控制極之間的正向和反向電阻在幾百千歐以上（它們之間有兩個P-N結，而且方向相反，因此陽極和控制極正反向都不通）；
控制極與陰極之間是一個P-N結，因此它的正向電阻大約在幾歐-幾百歐的范圍，反向電阻比正向電阻要大?？墒强刂茦O二極管特性是不太理想的，反向不是完全呈阻斷狀態的，可以有比較大的電流通過，因此，有時測得控制極反向電阻比較小，并不能說明控制極特性不好。另外，在測量控制極正反向電阻時，萬用表應放在R*10或R*1擋，防止電壓過高控制極反向擊穿。
若測得元件陰陽極正反向已短路，或陽極與控制極短路，或控制極與陰極反向短路，或控制極與陰極斷路，說明元件已損壞。
可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件。實際上，可控硅的功用不僅是整流，它還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電，等等?？煽毓韬推渌雽w器件一樣，其有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

可控硅的工作原理為：
1、要使晶閘管導通，一是在它的陽極A與陰極K之間外加正向電壓，二是在它的控制極G與陰極K之間輸入一個正向觸發電壓。晶閘管導通后，松開按鈕開關，去掉觸發電壓，仍然維持導通狀態；
2、如果陽極或控制極外加的是反向電壓，晶閘管就不能導通?？刂茦O的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。使導通的晶閘管關斷，可以斷開陽極電源或使陽極電流小于維持導通的小值（稱為維持電流）。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。
