用對象 超薄膜材及厚膠貼合適用領域車載全貼合 觸摸屏 液晶屏全貼

產能 約150sec/PCS
設備良率 99.5%
貼合方式 人工上下料，CCD自動對位，滾輪移動自動貼合
貼合精度 ±0.15mm（標準mark/產品材料因素除外）
工作環境 干凈，無塵，潔凈房（CLASS100）
除靜電裝置 左右兩工作臺覆蓋離子風棒
外圍安全裝置 覆蓋安全光柵

工作環境

溫度25± 5℃，濕度60±5%，潔凈度1000等級
設備供電
AC220V 50Hz
設備供氣
5～7 kg/cm2，接管￠12帶快插
設備功率3Kw
設備耗氣量10L/min
真空系統
機臺自帶
控制系統
PLC + 觸摸屏
作業高度860±50mm
操作界面
按鈕操作面板+人機界面

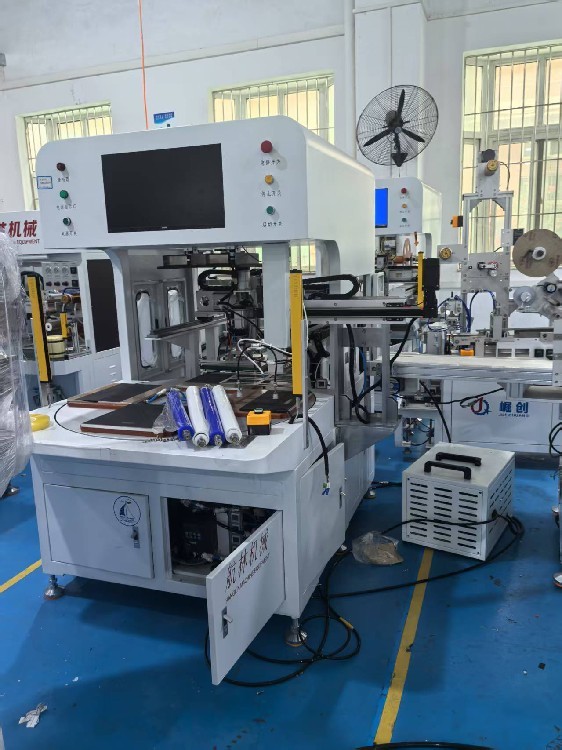

設備正面左側 TP 工位，正面右側為放置液晶工位。視覺對位貼合與真空腔體壓合兩段組合。設備在正常運行時，通過人工將 TP放到左側 TP 平臺位上，由直線模組和吸盤吸取移動到 CCD 上部取像位置抓取數據，等待液晶放料取像，系統運算數據自動對位貼合，然后轉入真空腔壓合。設定工藝控制程序，使玻璃、液晶依次按順序加工，完成玻璃的快速對位、抽真空、壓合過程，然后機械手將壓合好的模組放在輸送帶上
