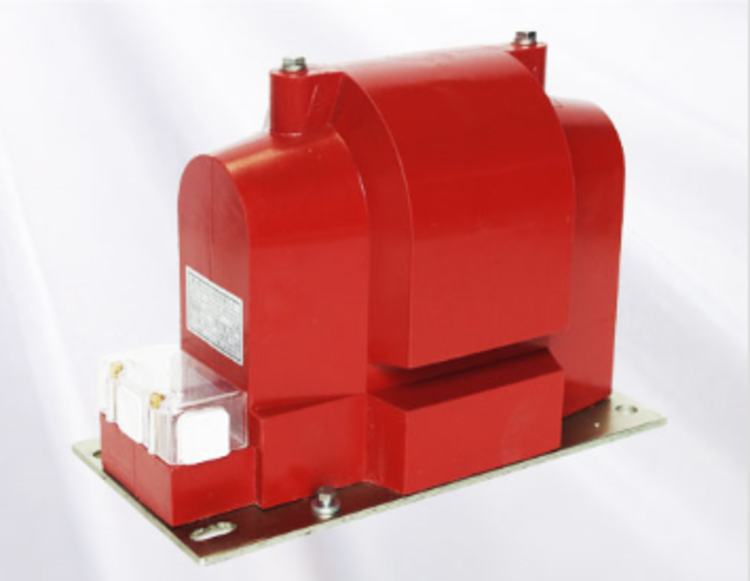

JDZ9-10 電壓互感器采用全封閉結構，具有良好的防護性能和絕緣性能。其主要由互感器本體、一次引線、二次引線及支撐、接地裝置等組成。其中，互感器本體是電壓互感器的核心部件，其結構可分為外殼、鐵芯、一次繞組和二次繞組。外殼采用硅橡膠材質，能夠抵御各種惡劣環境下的腐蝕和污染，防水性能較好。鐵芯則采用高軟磁材料，確?；ジ衅髟诟邏合氯匀痪哂辛己玫碾娦阅芎蜋C(jī)械強度。一次繞組和二次繞組則采用高溫絕緣材料和銅導線，能夠承受高電壓和大電流，從而實現電壓信號的轉換和輸出。
JDZ9-10 電壓互感器具有多種優點。，其結構緊湊，體積小，方便安裝和維護。其次，由于采用了高溫絕緣材料和銅導線，其穩定性和耐久性較好，能夠長期正常運行。此外，該型號電壓互感器的二次電壓為10V，輸出信號較穩定，能夠滿足多種變電站、發電廠等高壓電力系統的測量需求。后，由于其采用全封閉結構，具有良好的防護性能和絕緣性能，能夠保障操作人員的安全和設備的正常運行。
總之，JDZ9-10 電壓互感器是一種、高可靠性的電力系統測量元件，其穩定性和耐久性得到了廣泛的認可。同時，其緊湊的結構和全封閉的設計也讓其在各種惡劣環境下都表現出色。相信在未來的高壓電力系統中，JDZ9-10 電壓互感器仍將發揮著重要的作用。

零序互感器、放電線圈、計量箱、限流電抗器部分型號：
lxk-φ80、lxk-φ100、lxk-φ120、lxk-φ140、lxk-φ150、lxk-φ180、lxk-φ200、lxk-φ220、lxk-φ250；ljk-φ80、ljk-φ100、ljk-φ120、lj-2、lj-4、lj-7；ljm-1、ljm-2、ljm-3、ljz-φ65、lxz-φ75、lj-φ75、lkzb-0.5、lct-φ100、lct-φ120、lct-φ185、lct-φ200、lct-φ250系列零序電流互感器； fd2放電線圈(6、10kv油浸式)、fdge8、fdge9干式10kv、fd2單相油浸式35kv放電線圈；jls-6、jls-10、jls-35、jlsjwh-6、jlsjwh-10 、jlsjws-6、jlsjws-10、jls3-10戶外油浸式高壓電力計量箱；jlsg-10、jlsz1-10、 jlszw-6、jlszw-10型戶外干式高壓電力計量箱；xd1-12、xd1-14、xd1-16、xd1-20、xd1-25、xd1-30、xd1-40；xd2-12、xd2-14、xd2-16

電壓互感器的作用是：
1）電壓互感器是一個被限定結構和使用形式的特殊變壓器。把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用，可以 通俗理解為降壓變壓器。
2）使用電壓互感器可以將高電壓與電氣工作人員隔離。

3）電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。
