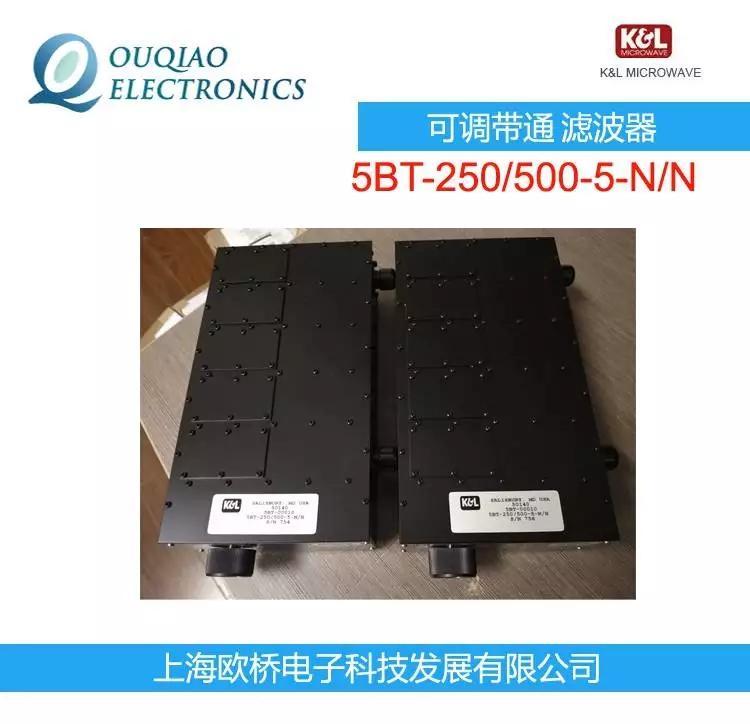

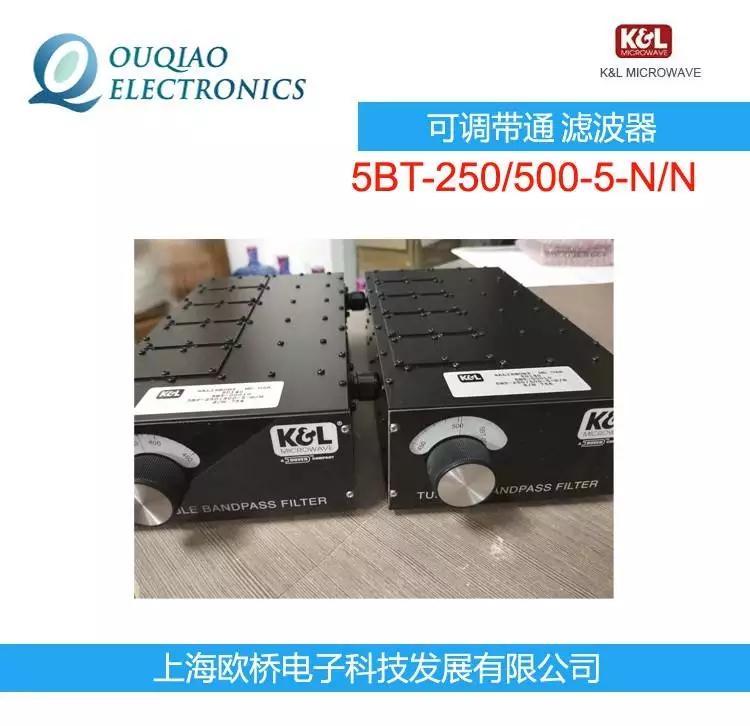

K&L 5BT-250/500-5-N/N 可調帶通濾波器 KL D5BT-250/500-5-N/N-GRI

品牌：K&L

型號：5BT-250/500-5-N/N

K&L microwave BT系列5BT-250/500-5-N/N可調帶通濾波器

  可調中心頻率250至500 MHz

  5%標稱3dB帶寬

  五段切比雪夫?yàn)V波器響應

  提供數字控制版本

  繪圖和S2P文件可用

Features:

 Available From Stock

 Manual Frequency Selection

 Direct-readout Center Frequency Dial

 5 Section, Chebyshev Filter Response

 Digitally Controlled Versions Available

 Plots and s2p files are available for select models.

5BT-250/500-5-N/N 產品詳情：

型號：5BT-250/500-5-N/N

頻率范圍(MHz)：250-500

插入損耗：1.0 dB max

額定功率：50 Watts CW

阻抗：50 Ohms

3dB帶寬：5%

駐波比：1.5:1

波形因數：2.2:1(30dB to 3dB)；3.5:1(50dB to 3dB)

刻度精度：+/- 1%

連接類型：Type N

長度(Inch/mm)：9.80/249

寬度(Inch/mm)：5.38/137

高度(Inch/mm)：2.75/50

同系列其它型號：

5BT-1.5/3.0-5-N/N

5BT-3/6-5-N/N

5BT-6/12-5-N/N

5BT-12/24-5-N/N

5BT-15/30-5-N/N

5BT-24/48-5-N/N

5BT-30/76-5-N/N

5BT-30/76-5-N/N

5BT-63/125-5-N/N

5BT-63/125-5-N/N

5BT-125/250-5-N/N

5BT-190/375-5-N/N

5BT-250/500-5-N/N

5BT-375/750-5-N/N

5BT-500/1000-5-N/N

5BT-750/1500-5-N/N

5BT-1000/2000-5-N/N

5BT-1200/2600-5-N/N

5BT-1500/3000-5-N/N

D5BT-250/500-5-N/N-GRI  產品詳情：

  可調中心頻率250至500 MHz

  5%標稱3dB帶寬

  五段切比雪夫?yàn)V波器響應

  通過遠程接口進行數字控制/自動操作

  提供GPIB（IEE-488）標準、RS-232、RS-422和BCD

Frequency Range (MHz)：250-500

Maximum Insertion Loss @ f：1.0 dB Max

3 dB BW V：5%

VSWR：1.5:1

Shape Factor

30 dB to 3 dB / 50 dB to 3 dB：2.2:1 / 3.5:1

Power Handling：50 Watts CW

Filter Type: 5 Section Bandpass

Impedance: 50 Ohms

RF Connectors: Type N Standard, SMA/TNC/BNC Optional

Digital Interface: GPIB Standard, RS-232 / RS-422 / BCD Optional

Control Power: 24 VDC Standard, 12 VDC / 110 VAC Optional

其它相關型號：

D5BT-30/76-5-N/N-GRI

D5BT-63/125-5-N/N-GRI

D5BT-125/250-5-N/N-GRI

D5BT-250/500-5-N/N-GRI

D5BT-375/750-5-N/N-GRI

D5BT-500/1000-5-N/N-GRI

D5BT-750/1500-5-N/N-GRI

D5BT-1000/2000-5-N/N-GRI

D5BT-1200/2600-5-N/N-GRI

D5BT-1500/3000-5-N/N-GRI
