應用領域：
（1）醫療、工礦產品開發 ；
（2）工控教學應用遠程通訊 ；
（3）機房動力環境監控；
（4）移動數據采集站 ；
（5）智能樓宇控制數據、安防工程等應用系統 ；
（6）機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。

技術參數
數字量
輸入接口
（DI） 通道數 16（系統隔離電壓1500VDC）
輸入類型 開關觸點信號或電平信號
DI回路阻抗 7.5kΩ（±5%）
高電平(數字1) 3.5VDC～60VDC， <8mA（60V）
低電平(數字0） ≤1VDC
DI計數器占空比 200Hz：40%~60%； 100Hz：30%~70%
串口
通信參數 接口類型 RS485
波特率 1200～115200bps可設置，默認為9600bps
數據位 8位
校驗位 奇校驗、偶校驗、無校驗（默認）
停止位 1位（默認）、1.5（無校驗）、2位（無校驗）
通訊協議 Modbus RTU
地址范圍 1~254（同一總線上多支持250個設備）
串口保護 ESD保護 15KV
隔離電壓 1500VDC
浪涌保護 600W
電源參數 電源規格 12～24V DC，無極性接入
功耗 <2W（24VDC：Imax=80mA）
浪涌保護 600W
電源過壓，過流 60V，800mA
工作環境 工作溫度 -25～75℃
儲存溫度 - 40～125℃
相對濕度 5～95%RH，不凝露
其他 尺寸 124.5mm*72.0mm*43.5mm（含端子和卡槽板）
外殼材質 ABS工程塑料
安裝方式 標準DIN導軌安裝
保修 3年質保

EMR-DI16具有16路開關量信號輸入接口，針對各類型開關量信號，接線方式有所差異。

特別說明：
EMR-DI16的開關量輸入接口還具有脈沖計數功能，其計數范圍為：0-65535，循環計數，掉電不保存。
通過參數配置，支持狀態改變主動上傳和定時上傳狀態功能。

EMR系列產品是基于RS485總線、Modbus RTU協議的IO模塊，組網時，需要配備以下設備及工具：
? EMR系列IO模塊；
? MODBUS主機，如PC、PLC、工控機等；
? 直流電源(+12～+24V DC)；
? 上位機/上位機軟件（完成功能的應用軟件，例如組態軟件，或上端設備，例如PLC、HMI等）；
? 昶為科技CHWIO EMR IOtest.exe測試程序。
注：
1、組網前，須根據系統需求確定RS485總線的波特率，以及每個EMR模塊的地址，且同一條總線上的每個模塊的波特率一樣、每個模塊的地址是的；
2、MODBUS主機使用RS232或RS485接口通訊；也可在EMR系列IO模塊的RS485接口轉網絡后與主機進行網絡通訊（主機須采用Modbus RTU協議或使用虛擬串口方式）；
（1）MODBUS主機具有RS485接口的情況下，可直接通過485總線與EMR模塊進行連接和通訊
（2）MODBUS主機具有RS232接口的情況，配備RS232/RS485轉換器進行接口轉換后，才能與EMR系列IO模塊進行通訊
（3）MODBUS主機只有網口而沒有串口（RS232和RS485）的情況下，若現場網絡相通，可在EMR系列IO模塊一側增加串口服務器（例如我司NS101單串口RS232/485聯網服務器）或Modbus網關（例如我司MG-TR01單串口聯網型Modbus RTU與Modbus TCP協議互轉網關），將RS485轉網絡后，MODBUS主機通過網絡與EMR系列模塊進行通訊（主機使用虛擬串口或socket透傳Modbus RTU協議，或者直接Modbus TCP協議通訊）

16個通道計數器計數屬性寄存器（計數邊延選擇寄存器）
該寄存器（默認值為0）用于設定每個DI通道的脈沖邊沿計數屬性，即脈沖計數時是上升沿計數還是下降沿計數，該寄存器十六位BIT0~BIT15，分別對應計數器0 ~ 15（DI0~DI15），當相應位的值為0時，對應的計數器在相應通道號的下降沿位置計數；當相應位的值為1時，對應的計數器在相應通道號的上升沿位置計數。例如現在該寄存器設定值為0x0006（二進制即為00000000 00001010），也即通道（DI0）和第3通道（DI2）的值為0（下降沿計數），而第二通道（DI1）和第四通道（DI3）為上升沿計數。

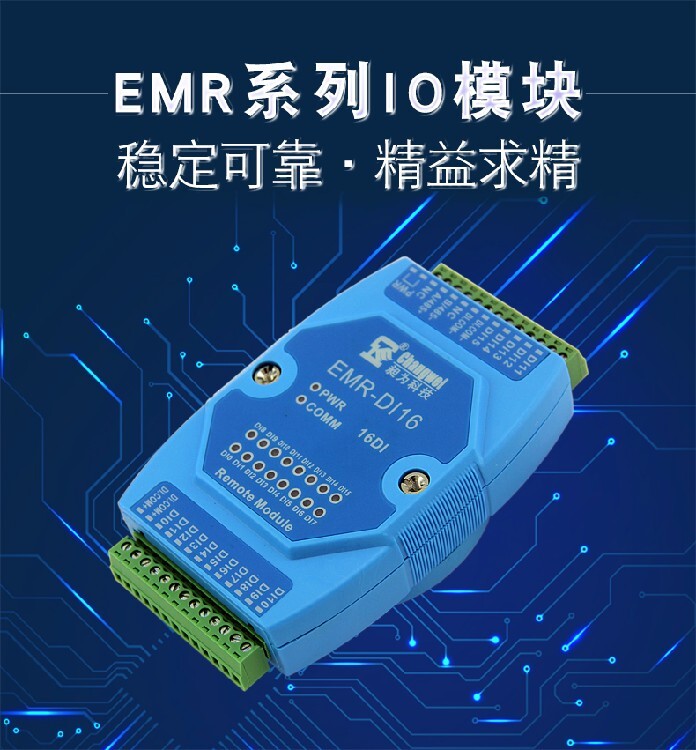

EMR-DI16為RS485型16通道開關量輸入（DI）模塊，每一路開關量輸入接口都支持干接點（開關觸點）信號及不60V DC濕接點（電平）信號的接入檢測，且每通道具有高支持200Hz的脈沖循環計數功能。模塊內部電路與現場開關量輸入信號采用光耦隔離。標準Modbus RTU通訊協議，485地址范圍支持1-254（同一總線多支持250個設備）。
