金屬應力集中無損檢測儀TSC-5M-32俄羅斯動力診斷磁記憶技術

TSC-5M-32應力集中磁檢測儀的儀器特點

l  支持單分量、雙分量與三分量傳感器，可同時測量磁場的法向分量和切向分量；

l  大尺寸彩色LCD顯示屏，800x480分辨率，無需把數據傳輸?shù)接嬎銠C即看到更加直觀的數據。

l  45鍵鍵盤輸入字符和控制儀器另附加7個快捷功能鍵用以簡化操作；

l  屏幕直接顯示各通道參數、磁場分布圖、梯度分布圖；

l  可計算ddH圖形、計算相鄰通道差值梯度。

l  多達32個測量通道，以點測式、編碼器計數和以時間計數三種記錄長度的檢測方式；

l  多通道操作，可選配十幾種掃描裝置，應用領域廣泛；更換探頭即可實現不同的檢測目的；可連接掃描裝置，檢測埋地管道；

TSC-5M-32應力集中磁檢測儀的主要組成部分

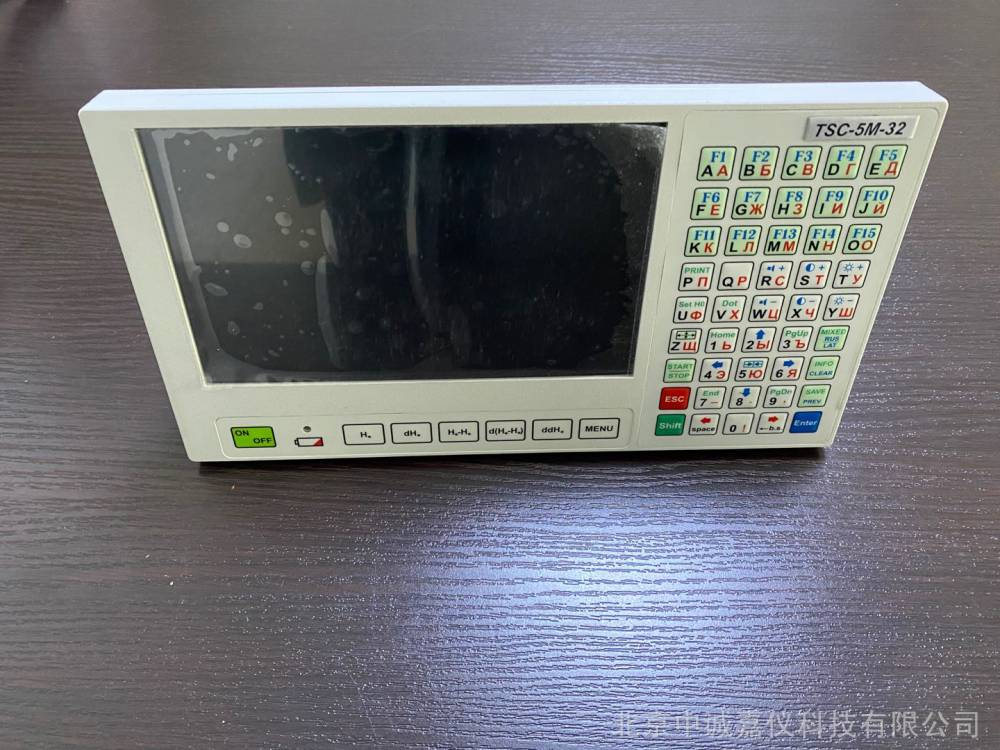

1、檢測主機——TSC-5M-32型32通道應力集中檢測儀主機

800x480分辨率彩色LCD屏幕，45鍵防水防油鍵盤，32位微處理器，內置充電電池，掃描裝置接口，數據傳輸接口，電源插口，超堅固儀器外殼。32個檢測通道，點測式、計步式、計時式多種檢測模式，支持數據存儲及回放，支持傳感器自校準，支持單分量、雙分量及三分量傳感器，傳感器類型自動識別?？赏瑫r實時顯示32通道磁場分布曲線H或梯度分布曲線dH，計算ddH圖形、計算相鄰通道差值梯度。

2、數據分析軟件——軟件MM-System用以處理金屬磁記憶法取得的有關零件、設備和結構的應力形變狀況的數據。用于應力集中檢測數據的分析、處理。圖像、數據列表輸出。支持100個數據通道的文件，可調整步長、間距、檢測長度。二維、三維、極坐標圖形顯示?？赏瑫r處理幾條殘余磁性分布曲線，能夠管理曲線參數。根據殘余磁性分布曲線（Hp曲線），程序會自動形成梯度（Dx曲線），表征出應力集中水平。據此，按照檢測方法，可測定極限應力集中區（損壞發展區）。MM-System能處理應力集中檢測儀采集到的數據，也能處理計算機鍵盤直接輸入的數據。本程序也考慮到了可以編輯數據。可以在打印機上打出曲線圖型，也可以生成圖像文件或數據列表，以便在其他程序的幫助下作進一步處理。

3、其他配件——各類型掃查裝置、數據傳輸電纜、儀器箱、操作手冊等技術資料。

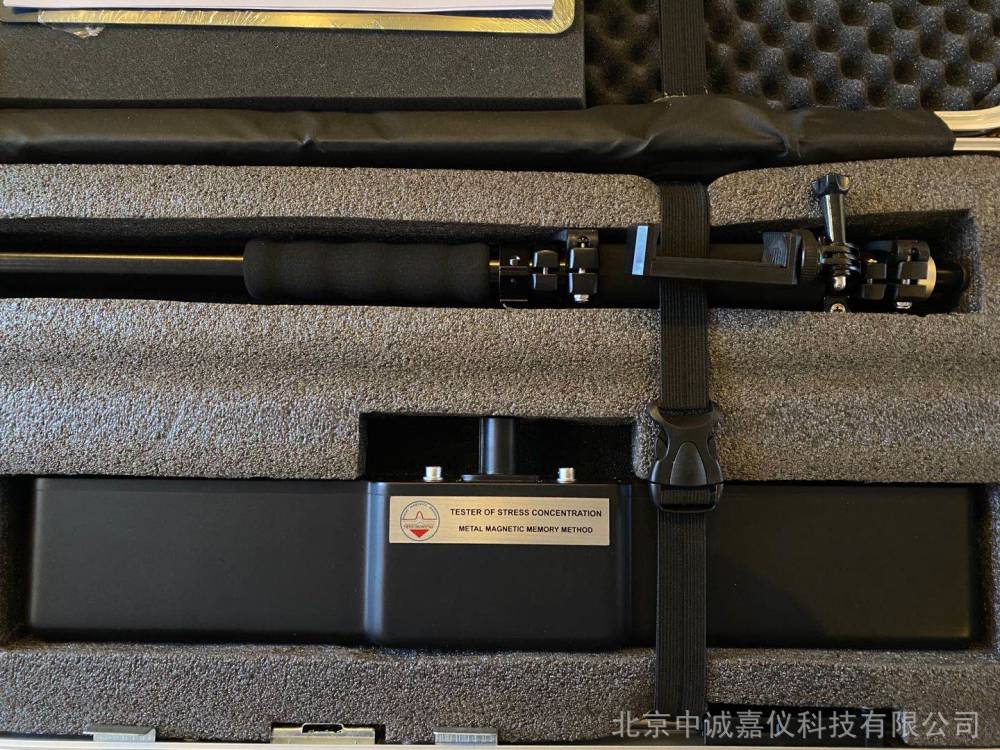

1-8М型掃描裝置

    1-8М型掃描裝置是8通道接觸式焊縫檢測掃描裝置。4個雙分量磁探測傳感器，分別測量磁場的法向分量與一個切向分量，用在對管道、焊縫、容器、平板等工件的應力集中的局部快速掃查。掃描裝置設計成小車形狀，4個傳感器按水平布置，每個傳感器含兩個測量通道。傳感器間距、高低、方向可根據管道或焊縫的形狀調節，有鎖緊結構。電纜長度1.5米。集成有4個輪子的計數器，用以記錄檢測長度。同時測量磁場的兩個磁場分量可以采集到更全面的數據，提高檢測焊縫時的檢測效果。2М型掃描裝置

    2М型掃描裝置是4通道小巧多用的掃描裝置。2個雙分量磁探測傳感器，分別測量磁場的法向分量與一個切向分量。借助它可診斷復雜形狀的物體以及用來在難于到達的位置進行檢測。有效地用于檢測：汽輪機和壓縮機葉片、葉片成組的護環、汽輪機轉子葉輪的輪箍和輪緣、汽輪機轉子小導熱溝槽、緊固件（雙頭螺栓、螺栓連結等）、齒輪對、小直徑管子和鋼筋、各種用途零件的槽溝和過渡角等。2個傳感器按水平布置，每個傳感器含兩個測量通道。傳感器間距、高低、方向可根據被檢測物體的形狀調節，有鎖緊結構。電纜長度1.5米。集成單輪式長度計數器，用以記錄檢測長度。

TSC-5M-32應力集中磁檢測儀的技術參數

金屬磁記憶方法在工業部門的應用前景

?  核電站蒸汽發電和蒸汽輪機設備；

?  石油和天然氣工業；

?  重做絕緣保護層或大修分選管材時干線管路的檢測。

?  自動無損檢測管道；

?  機械制造廠，包括軍工部門；

?  鐵路運輸（莫斯科地鐵、波蘭鐵路）；

?  鋼絲繩

?  金屬結構、大廈，工程建筑。

?  各種工業部門里應力變形狀態檢測和壽命評估；

 ?  按自有漏磁場磁信號對缺陷尺寸和形狀的分類；

 ?  使用多通道三維掃描裝置檢測焊接接頭的質量；

?  在流水生產中檢測制件（輥、刀桿、圓棒、管材、鋼軌等）質量；

?  修理時零件的自動檢測（管件）；

?  無接觸的磁診斷。

 金屬磁記憶技術的物理原理

1、金屬磁記憶方法的物理基礎

?  磁彈性效應和磁機械效應；

?  應力集中區中位錯壁上磁疇邊界的固鎖效應；

?  金屬天然磁化強度條件下組織和機械強度不均勻性造成的漏磁場效應；

?  金屬的間隙（宏觀缺陷）。

2、金屬磁記憶方法檢測時使用的磁參數

?  自有漏磁場的法向分量 Hp和切向分量；

?  磁場在長度方向上的梯度值 x。
