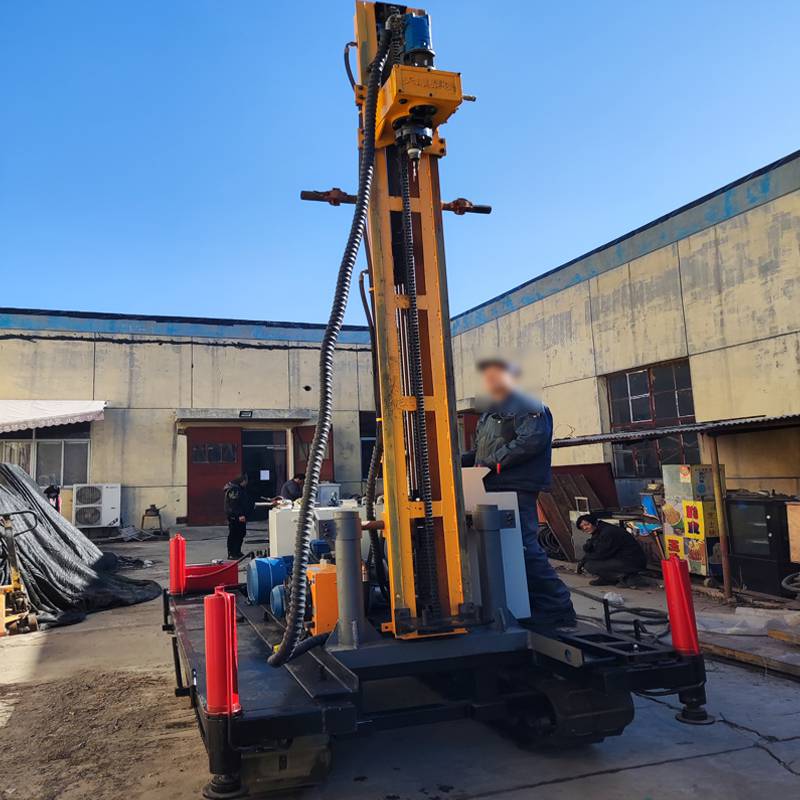

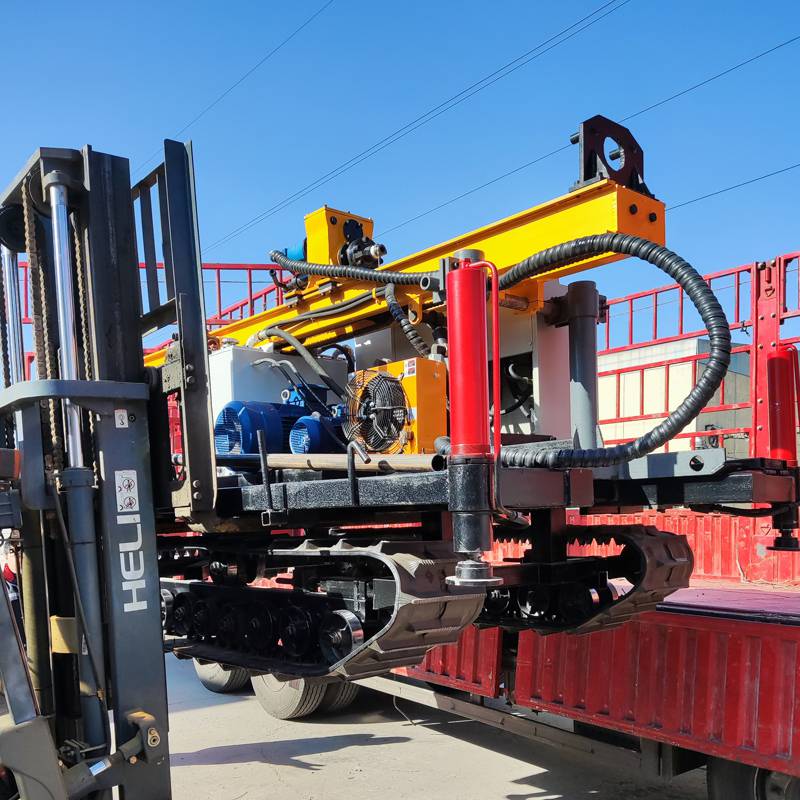

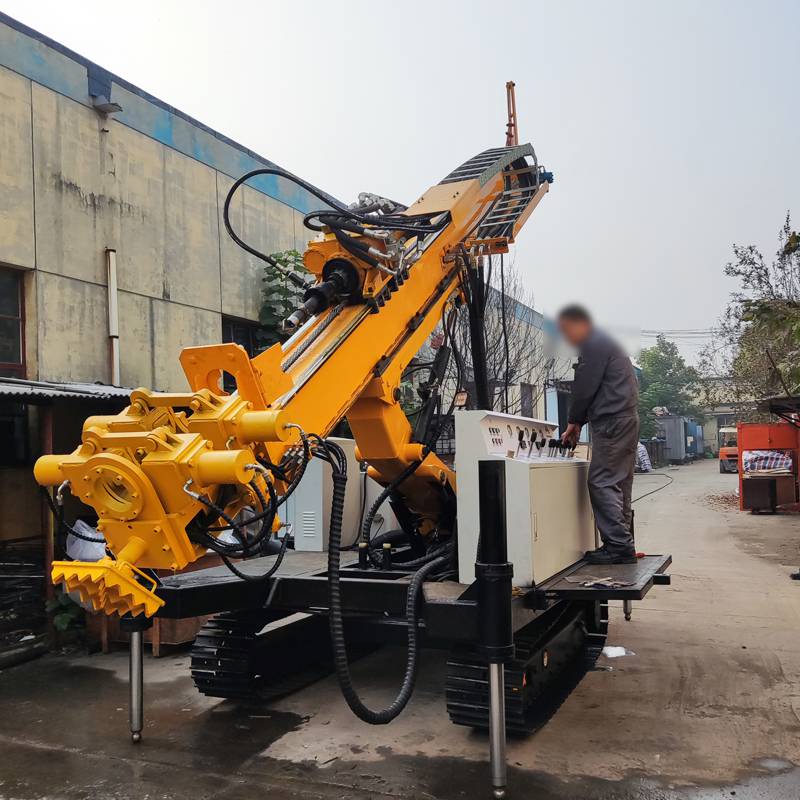

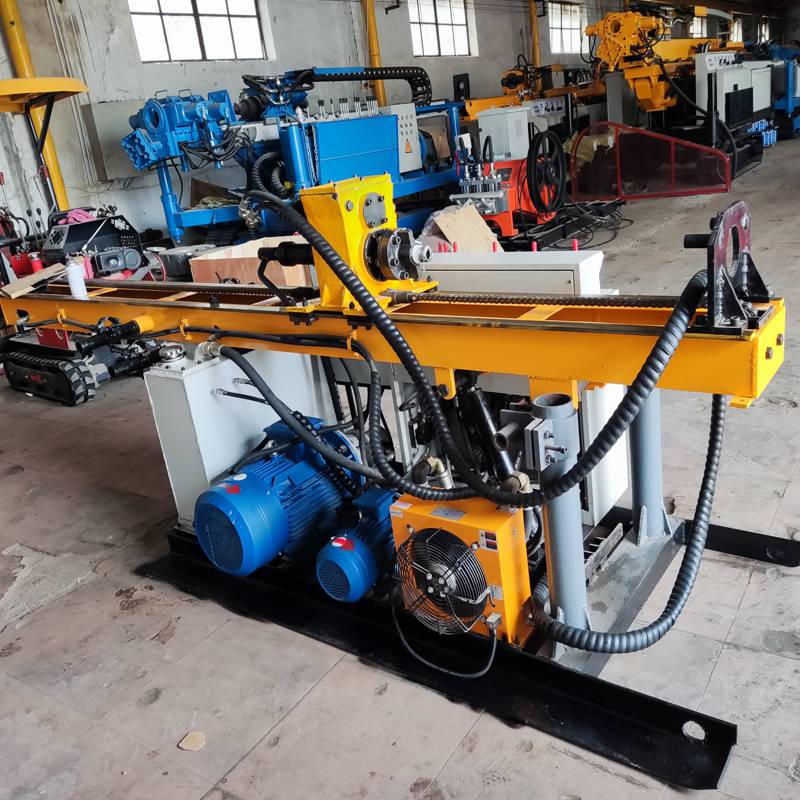

30B履帶式旋噴樁機 能上腳手架分體小型高壓旋噴鉆機

SP-30A履帶式旋噴樁機

旋噴樁是在鉆孔內以高壓旋噴的方式壓注水泥漿，在隧道開挖外輪廓形成拱形預襯砌，以防護掌子面和地表下沉的支護施工方法。實踐證明，旋噴樁是目前國內外行之有效而又快速經濟的隧道支護技術，具有廣闊的運用前景。

一、小型鉆機適用范圍：

旋噴樁、地基錨桿孔、風動潛孔錘鉆進等多工藝施工，用于城市地基加固、礦山破孔、鐵路、公路隧道管棚孔，錨桿孔、排水孔的施工。

二、主要特點：

1、旋噴樁機適應性能好，鉆機采用全液壓技術，在施工中所用易損件少，用戶操作方便靈活，維護省時、省力，大幅度提高了施工效率。

2、鉆機在施工過程中，鉆孔和旋噴可一次完成。

3、鉆機適用，配套不同模塊，不同鉆具就可滿足不同的工程需要，一機多用。

4、鉆機機型小，場地不受限制。

5、鉆機身輕，移動方便。

三、主要技術參數：

1、鉆孔深度                50m

2、鉆桿直徑                φ50、φ60（雙重管）

3、鉆孔傾角度               -10°～90°

4、動力頭輸出扭矩       2300 Nm

5、動力頭輸出轉速           1-18，45r/min，200r/min（無級調速）

6、動力頭起拔力         25 kN

7、動力頭起拔速度           80-300mm/min 14m/min（無級調速）

8、動力頭給進力         15 kN

9、動力頭行程               1200mm(A)      2800mm(B)

10、電動機功率         15kw+3kw

11、主機外形尺寸 A:  [施工尺寸]：1600*900*2200 mm（長寬高）

                     [運輸尺寸]：2000*900*1300 mm（長寬高）

                 B:  [施工尺寸]：2300*1300*3700mm（長寬高）

                     [運輸尺寸]：3700*1300*1300mm（長寬高）

12、鉆機重量  980kg

高壓旋噴樁是以高壓旋轉的噴嘴將水泥漿噴入土層與土體混合，形成連續搭接的水泥加固體。施工占地少、振動小、噪音較低，但容易污染環境，成本較高，對于不能使噴出漿液凝固的土質不宜采用。

　　一、旋噴高壓旋噴注漿，均是自下而上，連續進行，若施工中出現了停機故障，待修好后，需向下搭接不小于500mm的長度，以固結體的整體性。由于天然地基的地質情況比較復雜，沿著深度變化大，有多種土層，其密實度、含水量、土粒組成和地下水狀態等。

　　有很大差異和不同，若采用單一的技術參數來旋噴注漿，則會形成直徑大小極不勻稱的固結體，導致旋噴直徑不一致，影響承載力。因此，針對不同地質土層的特征，要采取相對的措施來注漿完成。特別對硬土及粘土部位，深部土層要適當放慢提升速度和旋轉速度或提高旋噴壓力等。

　　二、復噴在不改變旋噴技術參數的條件下，對同一土層作重復注漿（噴到頂再下鉆重噴該部位），能增加土體破壞有效長度，從而加大固結體的直徑或長度并提高固結體強度，復噴時全部噴漿，復噴的次數愈多固結體直徑加長的效果愈好。
