系統構成：

系統由2只液壓傳感器、3只角度儀、顯示器、主機以及安裝支架構成。

儀表主機與顯示說明：

3.1儀表顯示說明：

顯示器用安裝支架固定在駕駛室合適位置，調節萬向節讓主機位于合適位置。開機后，主機顯示界面如下：

顯示說明：

上圖中，能實時計量裝入卡車中的重量，不會影響司機正常駕駛。在顯示界面中，能實時查看已經裝入量，還剩余多少量

挖掘機稱重系統
⑴實際挖斗中的重物的重量；
⑵挖機節大臂相對水平線的角度；上圖表示挖機節大臂角度是12.3°；
⑶挖機第二節大臂相對水平線的角度（水平向上為正）是-30.2°；
⑷挖機第三節大臂相對水平線的角度（水平向上為正）

挖掘機稱重系統 挖土機電子秤
⑴實際挖斗中的重物的重量；
⑵挖機節大臂相對水平線的角度；上圖表示挖機節大臂角度是12.3°；
⑶挖機第二節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第二節大臂角度是-30.2°；
⑷挖機第三節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第三節大臂角度是-60.5°；
⑹進入設置按鈕；
⑺挖機挖斗相對地面的高度：上圖表示挖斗距離地面2.5米；
⑻挖斗到距離：上圖表示挖斗距回轉的距離是6.6米；
⑼消音按鈕；
⑽載荷比例條；
⑾挖機額定重量：上圖表示挖機大承受載荷30.2噸；
⑿載荷比例值：實際重量與額定重量的比例大小。

1、挖掘機電子秤度比機械秤高，使用方便，較直觀，只要不摔、超壓還有泡水，用個三五年沒問題的。
2、 機械秤是使用生鐵加工的，讀數不方便，度不高?？此茍?jiān)固耐用，實則不受力。你假如把100kg左右的東西砸到秤盤上，沖擊力太大，秤盤會直接裂掉。

3、 各有各的優點與缺點，作為日常使用的話，耐用度都差不多的，我覺得還是買電子秤好一點，畢竟比較方便，秤體重量又比較輕。

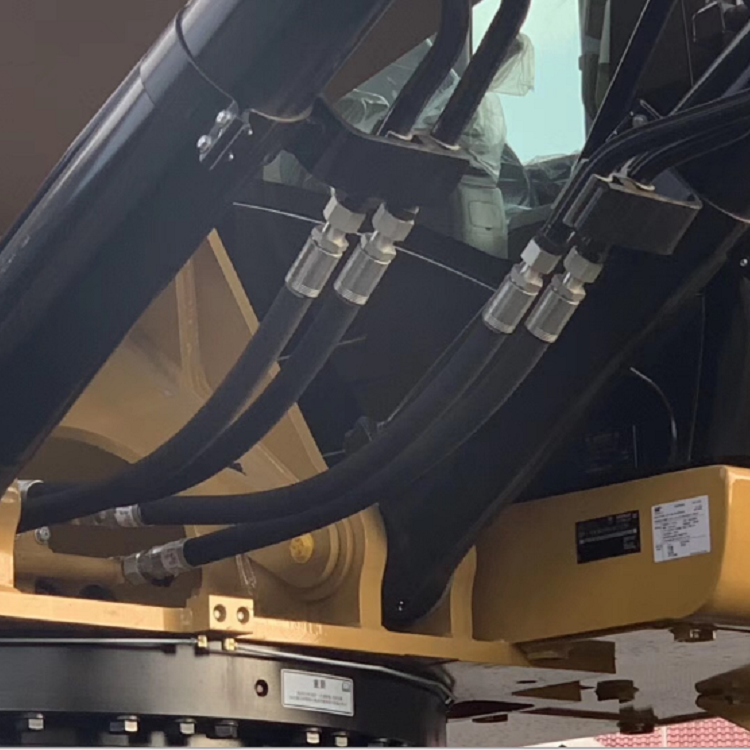

挖掘機電子秤針對各種車型安裝，不改機械機構，稱重快捷，操作簡單，稱重顯示儀表安裝在操作室內，具有彩屏液晶顯示，真人播報，自動稱重累加數據，外配熱敏打印機，方便稱重打印保存數據。兩支進口高配傳感器安裝主油缸位置，一個進油回油管，一個進油管，其效果耐高溫一百二十度，抗低溫零下五十度，可達到不間斷工作狀態，數據不變，稱重穩定，行程傳感器安裝在大臂的一邊，起到定位讀取數據的效果，另有角度傳感器，安裝在大臂的中間，因?yàn)橥诰驒C(jī)裝車稱重角度太多，可定位稱重，增加準確的和穩定性，提高裝車速度和工作效益。
在挖掘機上安裝兩個壓力傳感器，通過對舉升壓力的自動檢測，將壓力信號轉換為電信號，經過A/D轉換，使模擬信號變?yōu)閿?shù)字信號，經微處理器進行數據處理，顯示出重量值。挖掘機工作每升降一次，微處理器就存入一個重量值，一直累加到予置的重量為止并進行聲光報警、記入到總累加量中?？垢蓴_能力強，適用于各種作業環境。全中文鍵盤，可以輸入中文漢字，配有自動聲光提醒，操作簡單明了。
