防撞墻模板臺車?[1]??是一種集合電動葫蘆吊裝和側邊作業吊籃平臺，用于高速路橋梁防撞墻模板的吊裝，運輸，安裝，拆卸施工臺車。
中文名
防撞墻模板臺車
外文名

別????名
防撞墻施工臺車
類????型
作業平臺
用????途
防撞墻模板拆裝過程中提供安裝平臺
目錄
.1?概述：
.2?結構組成
.3?結構分類
.4?特點
.5?國內生產的資質要求
.6?國內研發生產現狀
.7?注意事項
概述：
它提供一種能解決橋梁防撞墻現有施工方法和施工技術不足問題，能實現防撞墻模板的整體裝模、拆模、清理及涂脫模劑、吊運等工作，省去重復的模板組拼及分拆工作，能快速整體拆、移、裝橋梁防撞墻的平臺設備；
工作原理：由移動輪式底盤和電動葫蘆吊裝模板、側邊安全施工吊籃平臺組成，同時進行作業。
結構組成

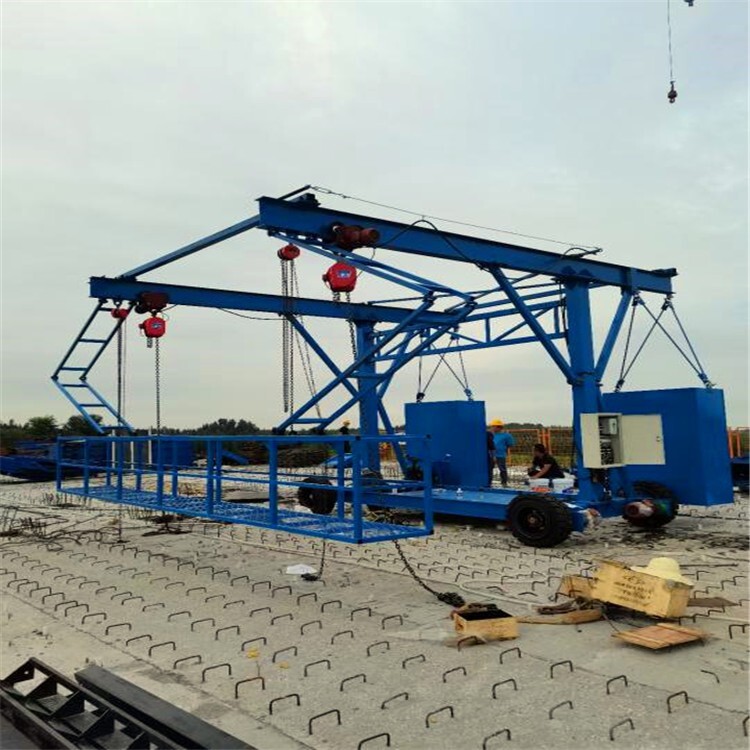

由可轉向行走車體（前橋轉向系統、后橋驅動系統、行走底盤等）、支架、穩定架、橫梁、定距桿、行車梁、滑動架、滑輪支架、鋼絲吊繩、鋼絲電動葫蘆、手拉葫蘆、電氣控制箱及遙控器、配重吊塊等組成。
結構分類
在建橋工程中所用的防撞墻模板臺車，根據其構造的不同，一般可分為單柱體模板臺車、橋式模板臺車等。
1、單柱體模板臺車
它采用梁梁集合的拼裝方式形成了基本構造，。整體的結構簡單，安裝方便快捷。側邊施工吊籃穩定桿采用合頁式的結構和直桿結構解決了吊籃施工過程中晃動。
結構特點、整體安全性好、結構簡單及操作快捷方便的優點被廣泛應用于高速路橋梁防撞墻模板的吊裝、運輸、安裝、拆卸能夠滿足小半徑彎橋、各種橋梁要求。同樣在平橋、直橋施工條件好的地方更加方便。多數單位采用這種形式進行施工作業。
特點
防撞墻模板臺車和以往的防撞墻施工相比，進一步提高了橋梁防撞墻施工進度和施工質量，也確保了橋梁防撞墻施工高處作業安全，完成橋梁防撞墻施工創造了良好條件，提高施工效率，縮短施工工期，較大節省施工成本。
國內生產的資質要求
經過中交、中建、中鐵單位的多次技術交流會議討論，以及安監局的安全施工指示：該類產品屬于焊合件結構非標定制類產品并涉及人員高空作業安全，所以該類生產廠家符合焊合件的質量體系認證，并且持有認證證書才能準許生產；高空作業安全產品出具受力應力計算報告，產品檢測合格證，以及其他電器系統的合格證等才能準許出廠并且使用。
國內研發生產現狀
我國早在21世紀初，由交通部公路規劃設計院在機械廠生產的型側邊吊裝作業吊裝機的基礎上進行改造設計，形成簡易的初代梁梁集成的形式產品。一些大型工程機械廠家由機械廠開始從事橋梁檢測車的研制，其產品和性能均能達到國外設備的標準。

橋梁外側施工臺車由四根豎直且相對支撐桿,該支撐桿頂部支撐有一水平橫梁,該橫梁向一側外延形成位于橋梁外側的一懸挑部;吊籃連接于支撐桿底部的穩定桿,使得架體可在橋面上移動;固設于橫梁上且遠離承重板懸挑部的配重架;以及固設于橫梁上懸挑部的工作架,該工作架上安裝有固定裝置,該工作架置于橋梁的外側,通過固定裝置將工作架與橋梁固定連接,從而實現在橋梁外側施工，有效的解決了橋梁外側施工困難的問題,

它結合了雙身橋港機的結構特點、整體性好、結構簡單及操作快捷方便的優點被廣泛應用于高速路橋梁防撞墻模板的吊裝、運輸、安裝、拆卸能夠滿足小半徑彎橋、各種橋梁要求。同樣在平橋、直橋施工條件好的地方更加方便。多數單位采用這種形式進行施工作業。


防撞墻模板臺車的產品特點：

橋式防撞墻模板臺車和以往的防撞墻施工相比，進一步提高了橋梁防撞墻施工進度和施工質量，也確保了橋梁防撞墻施工高處作業，完成橋梁防撞墻施工創造了良好條件，提高施工效率，縮短施工工期，較大節省施工成本。


國內生產的資質要求：

經過 單位的多次技術交流會議討論，以及的施工指示：該類產品屬于焊合件結構非標定制類產品并涉及人員高空作業，所以該類生產廠家符合焊合件的國家質量體系認證，并且持有證書才能準許生產；產品出具受力應力計算報告，產品檢測合格證，以及其他電器系統的合格證等才能準許出廠并且使用。

橋梁防撞墻支模是做橋梁防撞墻的工序，先支模，再進行混凝土灌注，支模的質量直接決定，混凝土防撞墻的尺寸是否規范，線型是否美觀。

橋梁混凝土防撞墻支模臺車，主要是一個支模功能的臺車，臺車可再橋梁上前面移動，對于現場支模工作的連續性較高。橋梁混凝土防撞墻強度較高，可應對高速公路車輛小型事故，避免小型機動車掉落高空，造成二次事故。

防撞墻模板拆裝臺車安裝前清點按編號的序號檢查各部分組件、部件是否，清點包裝并與清單對照， 檢查數量、種類，檢查各組件、總成及其它各構件是否、完好，有無損傷、損壞，重要的安裝面有無損傷。

東營高速護欄吊籃施工臺車防撞護欄安全作業臺車
　　6起升機構的制動器每天檢查一次，運行機構的制動器 2~天檢查一次，檢查時注意制動系統各部分的是否靈活。瓦塊應貼合在制動輪上，表面無損傷，起升機構的制動器可靠地額定起重量的 倍，7防撞墻模板臺車部件的連接螺栓及連接焊縫。應每周檢查，螺栓松動應及時上緊，發現有焊縫開列等現象應停下及時修補，防撞墻模板臺車可以施工500-1000米左右。并且安全系數很高，可以的保障施工人員的人身安全，機器操作方便簡單。有遙控器可以直接按鍵操作，機器可以前進和后退并且吊籃可以升高和降低都是可以遙控控制的，該防撞墻模板臺車為了運輸方便和現場安裝?！　?dòng)前應做好一切工作，盡量縮短啟動、啟動時間，發動機空轉時間，油耗和磨損，在空擋時，如果踩下離合器踏板，離合器處于分離狀態，發動機和下排齒輪分開。啟動機負荷減小，電瓶電量就節省了，啟動機的機械損耗也了。有利于低溫冷機啟動冬季冷機啟動時。由于齒輪油很黏，齒輪轉動就會受到較大的阻力，如果先踩下離合器踏板后再啟動發動機，此時由于變速器與發動機分開，發動機轉得就快，因而比較容易啟動，這樣就了冷啟動的，不但了機械損耗。還了油耗量。 需注意的是。不要反復強行啟動啟動的多少、啟動時間的長短，對油耗都會有影響， 學校操場汽油拋雪機浙江臺州多功能道路雪車廠家在杠前部安裝了一組用來安裝雪鏟的掛架。

高架橋梁防撞護欄自動化模板臺車，包
括模板、沿著模板長方向設置的開合模機構，以
及用于起吊開合模機構的起吊裝置，模板包括防
撞護欄內模板、外模板和水滴檐模板，開合模機
構包括固定在內外模板外表面的內外開合板，內
外開合板在頂部相互鉸接，在鉸接處固定有吊裝
桿，吊裝桿上與內外開合板間連接有開合油缸，
在現澆箱梁上固定有定位基座，在定位基座與內
開合板之間安裝有將開合模機構固定在現澆箱
梁上的定位機構，起吊裝置還包括行走機構。本
發明通過開合模機構實現模板開合的自動化，降
低操作人員的勞動強度，提率，通過起吊裝
置和行走機構提高臺車的利用率，實現連續澆
筑，通過定位機構對模板進行固定，防止跑模。

種防撞護欄模板臺車，包
括臺車本體，所述臺車本體下端設置有復數個輪
子；所述臺車本體一側的上端部向外延伸設置有
一安裝部，所述安裝部的下端從外至內依次鉸接
縱向可伸縮裝置和第二縱向可伸縮裝置；所
述臺車本體靠近安裝部的一側中部與一橫向可
伸縮裝置的一端鉸接；縱向可伸縮裝置和第
二縱向可伸縮裝置的下端分別與預制模板
和第二預制模板連接，預制模板和第二預制
模板圍合形成澆筑混凝土的空腔；所述橫向可伸
縮裝置的另一端與所述第二縱向可伸縮裝置的
下端鉸接；所述預制模板和第二預制模板的
上端部和下端部均開設有通孔，兩對拉螺栓分別
通過通孔穿設在所述預制模板和第二預制
模板的上端部和下端部以固定所述預制模
板和第二預制模板。
