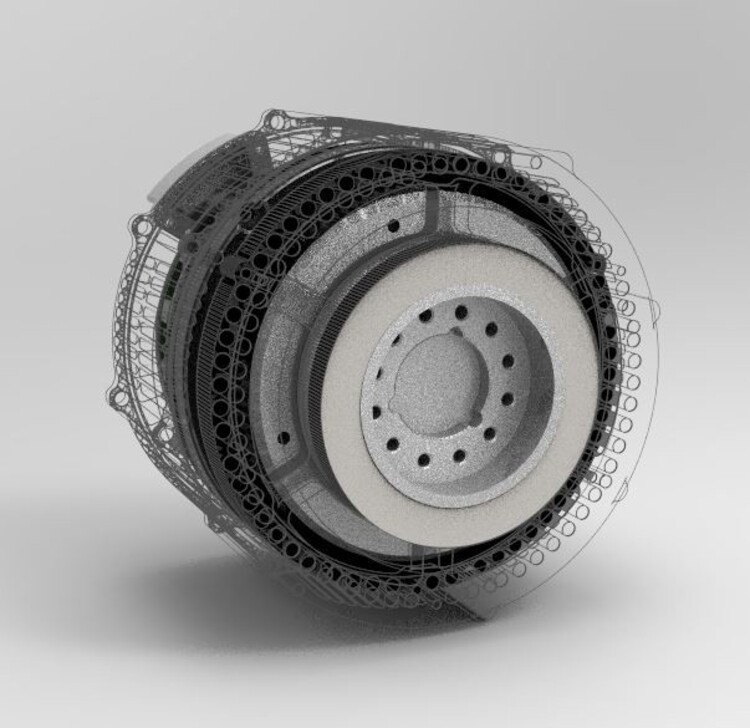

軸向永磁電機(axial flux permanent magnetmachine AFPMM)也稱盤式永磁電機，因其結構緊湊、、功率密度大等優點獲得越來越多的關注。
目前，軸向永磁電機憑借其在功率密度和效率等方面的優勢，已成為電機領域的研究熱點。 回)項并總結了近年來國內外學者在軸向永磁電機方面所進行的研究工作，從定轉了角度出發，介紹了軸向永磁電機的不同拓?fù)浣Y(jié)構，然后分別從性能與特征、特殊結構、設計分析方法、應用領域等角度歸納與總結了國內外軸向永磁電機的研究現狀和關鍵問題，后探討了軸向永磁電機未來發展的主要方向。
依據磁通閉合路徑的不同，定了可采用有鐵心或無鐵心結構，有鐵心定了又可分為有槽和無槽兩種形式。為了減小轉矩脈動，也可以采用斜槽結構。
軸向永磁電機定了繞組有兩種常用形式，即為鼓形繞組和環形繞組。兩者的區別在于繞組端部的連接，鼓形繞組端部沿著內外半徑的周向分布，而環形繞組端部沿著內外徑的軸向分布。前者既可以采用疊繞組也可以是非疊繞組，而后者一般采用非疊繞組結構。
無磁轆定子結構用于雙轉了中問定了軸向永磁電機，繞組中問的鐵心可以采用普通硅鋼片、有取向硅鋼片或者非晶合金材料制作。
研究表明，極數較高時采用非疊繞組可以得到較高的繞組因數和較好的輸出轉矩。定了無鐵心軸向永磁電機采用非疊繞組，不需要考慮齒槽轉矩和繞組在齒槽中的繞制等問題，因而在繞組布局和裝配上選擇空問很大，存在兩種形式，通過適當?shù)淖兓?，在不同的使用條件下還可以衍生出多種不同的繞線方式。
