2FRM6B76-3X/1.5QMV力士樂Rexroth調速閥
規格 6
組件系列 3X
工作壓力 315 bar
流量 32 l/min
一般信息

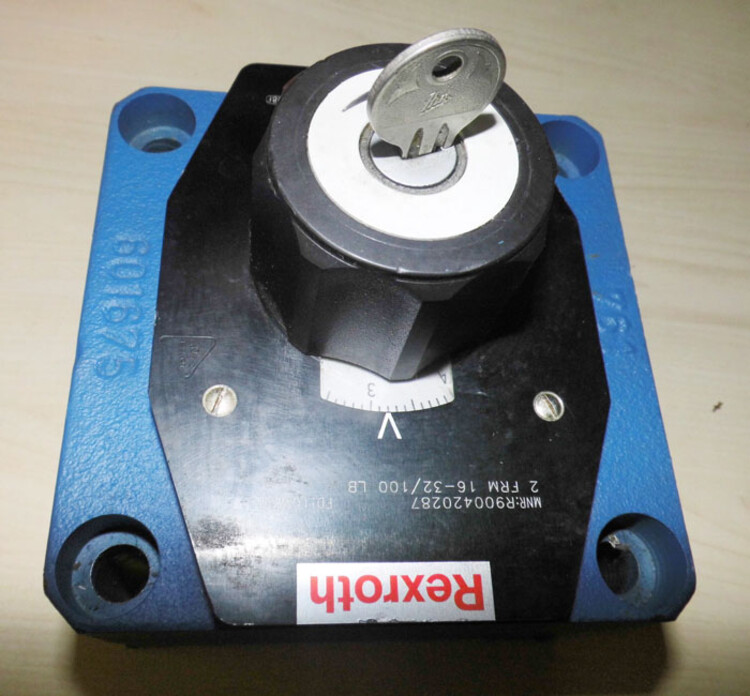

2 FRM 型流量控制閥是一種二通流量控制閥。
它用于保持流量穩定,而不受壓力和溫度的影響。
這種閥的基本構成為殼體 (1)、旋鈕 (2)、節流孔襯套 (3)、壓力補償器 (4) 和可選的單向閥。
2FRM 6 B…MV
型流量控制閥(不帶 外部閉合, 不帶 單向閥)
從通道 A 到通道 B 的流量在節流點 (5) 處節流。節流剖面通過轉動旋鈕 (2) 進行設置。為確保通道 B 的流量保持穩定而不受壓力的影響,在節流點 (5) 的下游安裝了一個壓力補償器 (4)。
沒有流量流經閥門時,壓縮彈簧 (6) 會向下按壓力補償器 (4) 至其停止點,使壓力補償器 (4) 保持在打開位置。有液壓油流經閥門時,作用于通道 A 的壓力會通過節流孔 (7) 給壓力補償器 (4) 施加一個力。
