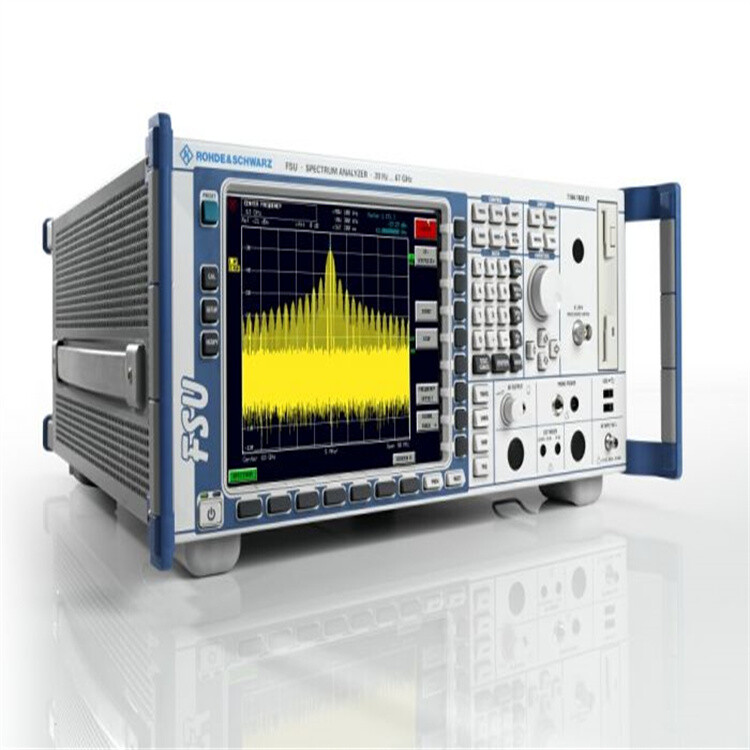

羅德與施瓦茨R&S FSU50，F(xiàn)SU67 頻譜分析儀

附加功能：

• TOI > 20 dBm，典型值：+25 dBm

• 1 dB 壓縮：+13 dBm（0 dB RF 衰減）

• 顯示平均噪聲電平：2 GHz 時 –152 dBm；26 GHz 時 –148 dBm（1 Hz 帶寬）

• 典型值。3GPP 的 77 dB ACLR，典型值 84 dB（帶噪聲校正）

• 相位噪聲：典型值 –160 dBc (1 Hz)，10 MHz 載波偏移

• 噪聲校正

• 多種探測器選擇

• 多功能分辨率濾鏡

• 的分析功能

• 高動態范圍

• 穩定后測量頻率偏差

• 功率測量

• 具有寬動態范圍的標量網絡分析

• 直接頻率范圍高達 67 GHz

• 使用羅德與施瓦茨的外部混頻器將頻率范圍輕松擴展至 110 GHz

• 支持高達 1 THz 的外部混頻器

• 測試周期短，吞吐量高

• 快速時域功率測量

• 列表模式：通過單個命令組合測量各種參數

• 通過 IEC/IEEE 總線在零跨度內進行高達 70 次測量/秒，包括跡線數據傳輸

• 859x/8566 兼容 IEC/IEEE 總線命令集

• 測量速度高




•

•

•

• 羅德與施瓦茨 R&S FSU50 頻譜分析儀了 R&S FSE 和 R&S FSIQ 系列頻譜分析儀經過驗證的射頻數據。在開發、質量管理和生產環境中，需要j寬動態范圍的測量變得更簡單、速、更可靠。R&S FSU50 堪稱頻譜分析領域的新參考


• R&S FSU 系列頻譜分析儀推出了頻譜分析儀市場上z豐富的功能。所有主要功能均直接包含在基本單元中，包括：

  R&S FSU50 的特性和優點包括：

  羅德與施瓦茨 FSU50 頻譜分析儀的應用包括：

• 通用頻譜分析

• 舊式頻譜分析儀更換

• 2.5G和3G組件開發和生產

• 放大器生產測試

• 計量和校準實驗室應用

• 頻率范圍：20 Hz 至 50 GHz

• 分辨率帶寬：10 Hz 至 50 MHz

• 全套探測器

• 靈活選擇分辨率濾波器特性

• GSM/EDGE、W-CDMA、TD-SCDMA、cdma2000、1xEVDO 和 1xEVDV 解調

• 局域網連接標準

• 10 Hz 至 100 kHz 的高選擇性數字濾波器

• 1 Hz 至 30 kHz 的快速 FFT 濾波器

• 100 Hz 至 5 MHz 的通道濾波器

• RRC濾波器

• 1 Hz 至 50 MHz 分辨率帶寬

• QP 檢測器和 EMI 帶寬 200 Hz、9 kHz、120 kHz

• 頻域掃描時間為 2.5 ms

• 時域掃描時間為 1 μs

• 測量點/跡線數量可在 155 至 10001 之間選擇

• 具有門控功能的時間選擇性頻譜分析

• GPIB 接口，IEEE 488.2

• RS-232-C 串行接口，9 針 SUB-D 連接器

• VGA 輸出，15 針 SUB-D

• 軟盤或硬盤上與 PC 兼容的屏幕截圖

• 手動模式下高達 20 次測量/秒

• GPIB 接口上高達 30 次測量/秒

• 兼容 SCPI 的 GPIB 命令集

• R&S FSE R&S FSIQ 兼容 GPIB 命令集

• 時域快速 ACP 測量

• 使用 CCDF 功能進行統計信號分析

• 100 dB 動態范圍的 RMS 檢波器

• 用于校正天線或電纜頻率響應的換能器系數

• 2 年校準周期

• 外部參考范圍為 1 MHz 至 20 MHz，步長為 1 Hz

• GGSM/EDGE 調制測量（使用 R&S FS-K5 選件）
