該產(chǎn)品特別適用于緊急搶修工程，如鐵路基床病整治工程（不影響列車運(yùn)營的情況下）、海拔3800m的青海大坂山公路隧道注漿堵漏工程（高寒區(qū)）、云南白虎山隧道、上海局外復(fù)線苔井隧道等十余座隧道的注漿堵漏工程進(jìn)行了成功應(yīng)用，在武漢鋼鐵廠4#高爐的快速搶修中，采用研制的超早強(qiáng)灌漿料配制的超早強(qiáng)自流平混凝土，6h混凝土強(qiáng)度達(dá)到c30以上，應(yīng)用效果非常好，節(jié)約了維修時間，減少了停產(chǎn)維修所帶來的損失。

施工方法：a、鉆孔：布孔的原則是先疏后密，中插孔，并用壓風(fēng)機(jī)沖孔，將孔內(nèi)沉碴、淤泥清理干凈，通過沖孔可了解孔位之間的連通關(guān)系，從而確定壓漿孔和通氣孔；b、灌漿：灌漿以前，應(yīng)行注水試驗(yàn)，以檢查孔洞是否暢通，然后將超早強(qiáng)自流平水泥基灌漿料按灰水比1:0.4的比例，用攪拌機(jī)制漿，將制好的漿放入貯漿桶后，通過壓力泵由管線送漿液至工作面而進(jìn)行壓漿，壓漿工序可視漿液的凝結(jié)時間而定，以其結(jié)石強(qiáng)度。

注意事項：a、產(chǎn)品宜在16℃~28℃的環(huán)境穩(wěn)定下使用，在其它溫度下使用產(chǎn)品的凝結(jié)時間會有較大的變化，故用戶采用時，應(yīng)加以說明，我們會提供低溫或高溫下的產(chǎn)品；b、產(chǎn)品應(yīng)在干燥環(huán)境下存放，保質(zhì)期6個月時，應(yīng)經(jīng)試驗(yàn)合格后使用。

水乳型
這類涂料作為主要成膜物質(zhì)的高分子材料以極微小的顆粒（而不是呈分子狀態(tài)）穩(wěn)定懸?。ǘ皇侨芙猓┰谒校蔀槿橐籂钔苛?。該類涂料具有以下特征：
① 通過水分蒸發(fā)，經(jīng)過固體微粒接近、接觸、變形等過程而結(jié)膜；
② 涂料干燥較慢，一次成膜的致密性較溶劑型涂料低，一般不宜在5℃以下施工；
③ 貯存期一般不超過半年；
④ 可在稍為潮濕的基層上施工；
⑤ 、不燃，生產(chǎn)、貯運(yùn)、使用比較安全；操作簡便，不污染環(huán)境；
⑥ 生產(chǎn)成本較低。

活性物質(zhì)在水的作用帶動下滲透到底材內(nèi)部的毛細(xì)孔里，發(fā)生化學(xué)反應(yīng)形成枝蔓狀的結(jié)晶體，阻遏從各個方向來的水的通過。而添加劑改善了膠漿的粘合力、保水性、柔韌性和抗?jié)B力，同時增強(qiáng)了防水層的耐磨度，干固后不會產(chǎn)生收縮裂縫。本產(chǎn)品與傳統(tǒng)的防水材料不同之處在于其防水功能，不僅僅依賴其表面涂層，而主要在于其滲到底材內(nèi)部形成的結(jié)晶體，該結(jié)晶體與底材形成一體。同時它具柔韌性，能夠覆蓋小裂縫，抵御輕微的震蕩變形。

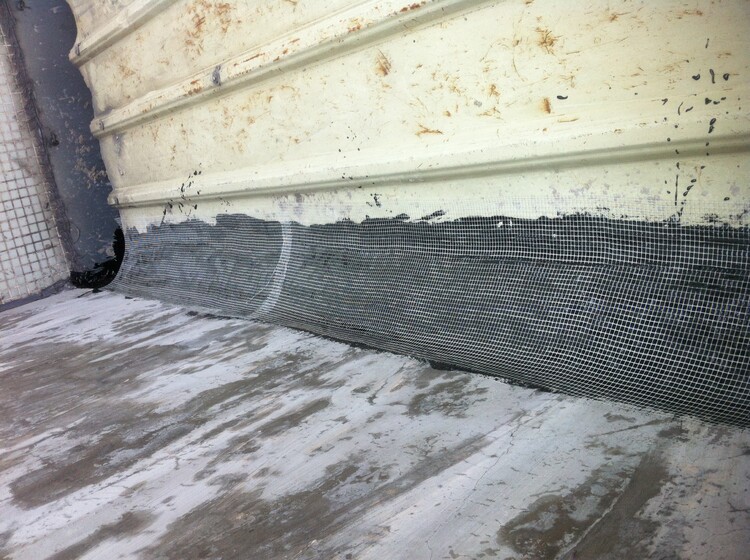

基層要求
⒈基層表面應(yīng)壓實(shí)平整，采用水泥砂漿找平層時，充分養(yǎng)護(hù)，不得有酥松、起砂、起皮現(xiàn)象，應(yīng)符合設(shè)計要求。
⒉新舊面層清理干凈，不得有雜物和灰塵，以免影響粘結(jié)強(qiáng)度。
⒊混凝土表面含水率不應(yīng)大于10%
⒋涂刷防水涂料時基層應(yīng)干燥。一般可憑經(jīng)驗(yàn)、肉眼觀察，也可用1m見方的朔料布覆蓋其上，利用陽光照射1-3小時后
（也可用吹風(fēng)機(jī)加熱的方法），觀其是否出現(xiàn)汽水，若無汽水可視為干燥方可施工。
